На бетонном заводе пневмовибратор используют для того, чтобы убрать зависание материала в силосе. Но это не всегда верное решение. Один и тот же пневматический турбинный вибратор может хорошо сработать на одном бункере, а на другом не дать результата.
Причина в том, что важна не только модель вибратора, но и материал, точка установки, давление воздуха, емкость и режим выгрузки. Поэтому перед подбором нужно понять, какую задачу решает оборудование.
Разбираемся, как работает пневматический турбинный вибратор, где используется и в каких случаях не принесет пользы.
Как работает пневматический турбинный вибратор?

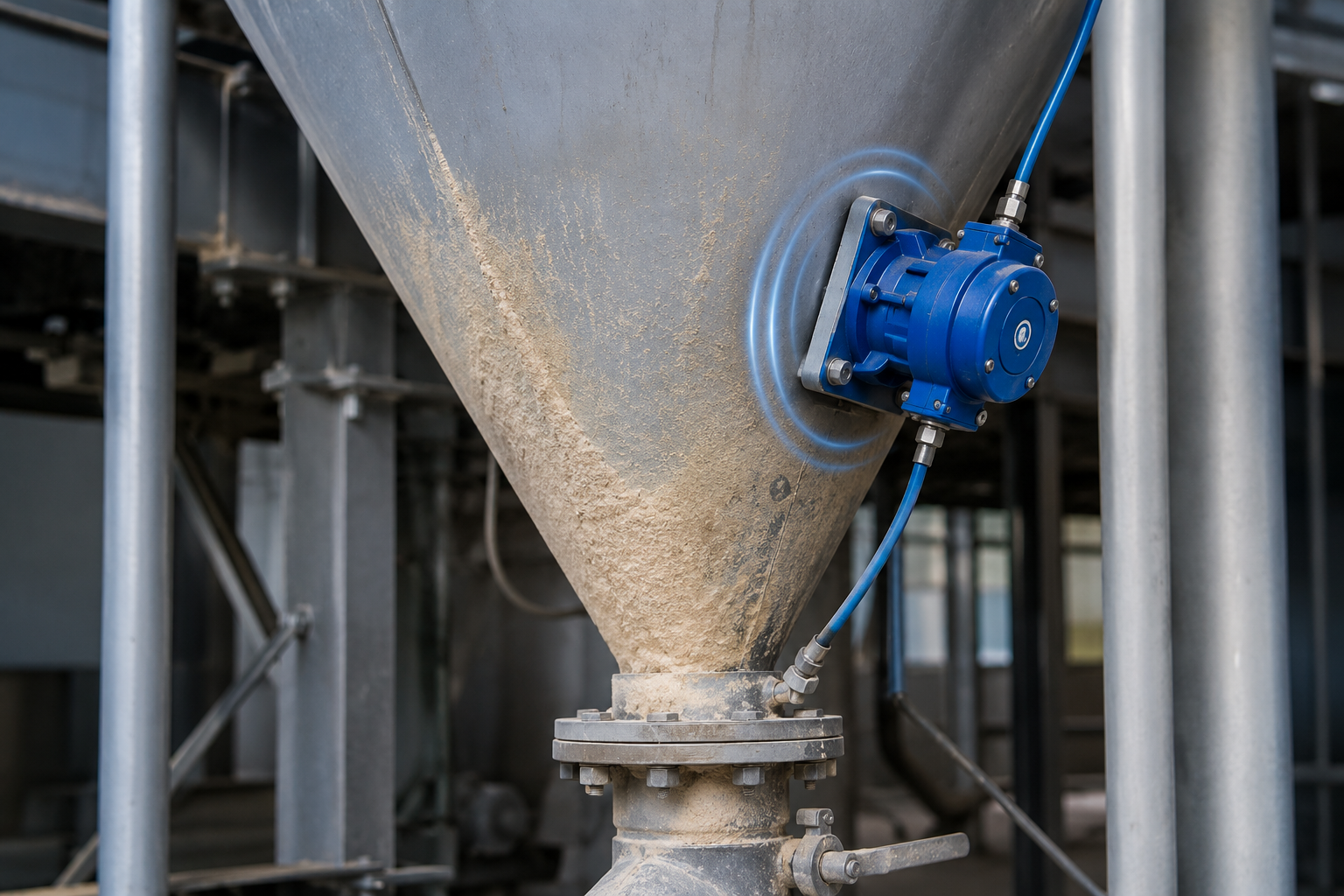

Пневматический турбинный вибратор работает от сжатого воздуха. Воздух попадает внутрь корпуса и раскручивает турбину со смещенной массой. Из-за этого возникает круговая высокочастотная вибрация, которая передается на стенку силоса или бункера.
Преимущество в том, турбинный вибратор не бьет по корпусу, а создает ровные колебания и помогает материалу сходить стабильнее. Интенсивность работы можно регулировать давлением воздуха: чем выше давление в допустимом диапазоне, тем выше частота и центробежная сила вибрации.

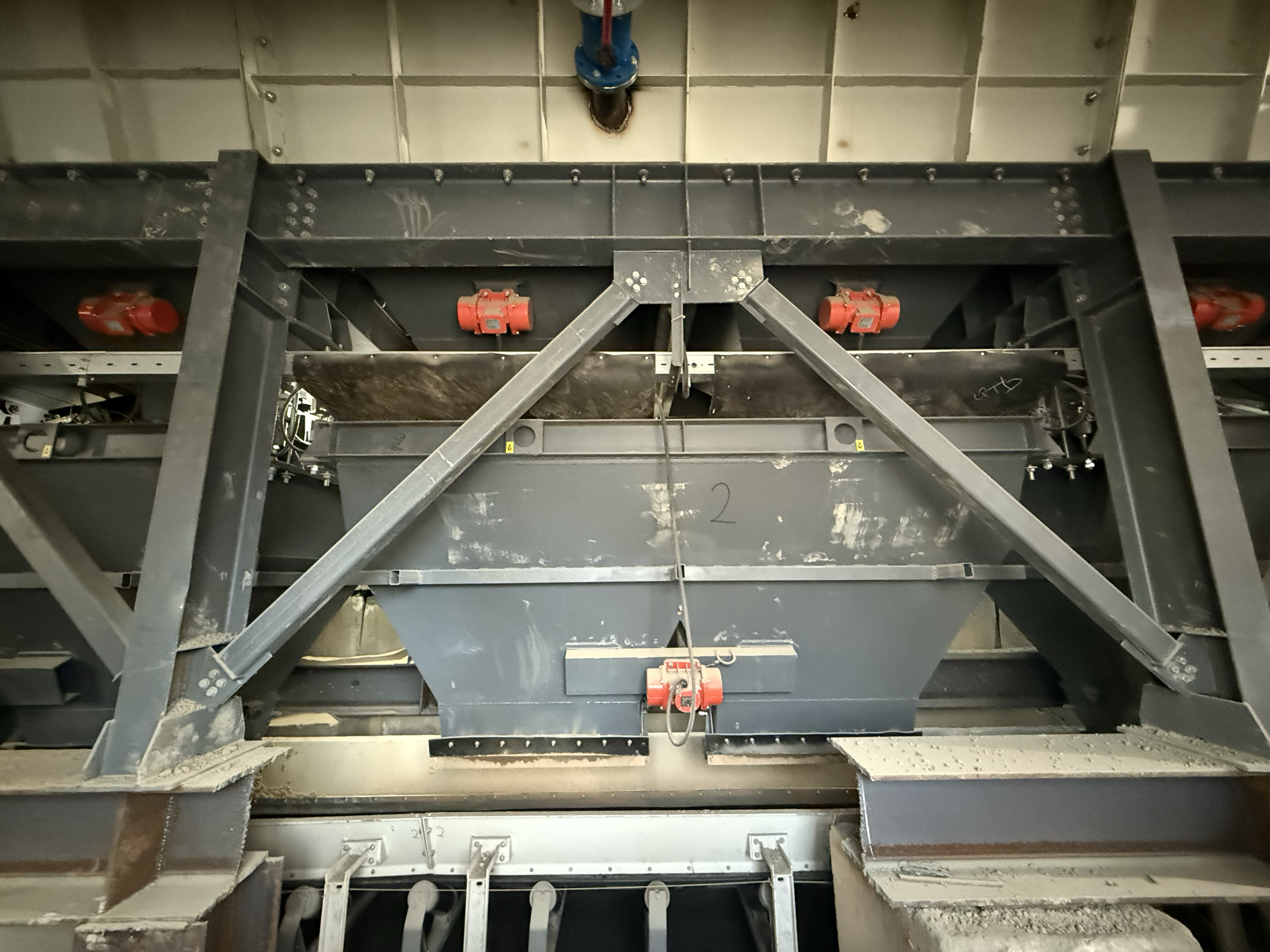

На бетонном заводе это могут быть бункеры песка и инертных материалов, разгрузочные воронки, узлы перед дозатором, участки подачи золы, минерального порошка или сухих компонентов. То есть оборудование ставят там, где нарушение схода сразу влияет на дозирование и ритм работы линии.
Какие проблемы решает турбинный пневмовибратор?
Турбинный пневмовибратор применяют там, где материалу нужно помочь сходить из силоса, бункера и воронки. Он нужен, чтобы снизить налипание на стенки, разрушить небольшие своды и сделать поток более равномерным.
Например, когда:
песок и минеральный порошок зависает в конусе;
материал выходит рывками, а не стабильным потоком;
на стенках образуется налипание;
дозатор недополучает материал и цикл замеса растягивается;
оператору приходится простукивать бункер вручную.
Вибратор не заменяет правильно спроектированный узел подачи. Он помогает именно при механическом зависании и налипании. Если проблема связана с влажностью, потерей текучести цемента или неправильной геометрией бункера, сначала нужно разбираться с техникой.
Когда турбинный вибратор не поможет?
Турбинный вибратор работает через стенку бункера: передает ей высокочастотные колебания и помогает материалу сойти вниз. Поэтому он эффективен там, где проблема механическая.
Турбинный вибратор может не помочь, если:
Сам материал слишком влажный и слипается в плотную массу;
Цемент или минеральный порошок потерял текучесть в нижней части силоса;
В бункере слишком маленький угол конуса;
Выпускное отверстие не соответствует фракции материала;
Зависание возникает выше зоны действия вибратора;
Поток ограничивает шибер, питатель или неправильно настроенный дозатор.
В таких случаях нельзя ставить вибратор мощнее. Избыточная вибрация увеличит нагрузку на металл, крепления и сварные швы, но не устранит причину. Если порошок потерял текучесть, чаще нужна аэрация. Если материал зависает из-за геометрии бункера, нужно менять дорабатывать узел подачи.
Как правильно подобрать и установить вибратор?
Подбор турбинного вибратора начинается с того, как материал ведет себя в бункере. На результат влияют свойства сырья, емкости и состояние пневмосистемы.
Тип материала.
Порошки чаще слеживаются и теряют текучесть, поэтому иногда им нужна не вибрация, а аэрация. С песком и инертными материалами вибратор работает эффективнее.
Влажность.
Чем выше влажность, тем сильнее материал налипает на стенки и слипается в комки. Если он еще сохраняет сыпучесть, вибрация помогает ему оторваться от стенки и пойти вниз. Но плотный ком не получится пробить. В этом случае вибрация передается на корпус, но не разрушает массу внутри бункера.
Геометрия бункера.
Если угол конуса слишком пологий, материалу не хватает собственного веса для схода. Вибратор в такой ситуации не исправит саму конструкцию. Чем хуже самотек, тем выше риск, что проблема будет возвращаться.
Размер выпускного отверстия.
Если отверстие маленькое для конкретного материала, поток будет ограничиваться даже при хорошей вибрации. В этом случае вибратор не увеличивает пропускную способность узла, а только временно снижает зависание перед выходом.
Качество воздуха.
Влага, пыль и масло в пневмолинии ухудшают работу турбины. Вибратор может запускаться с перебоями, терять обороты или быстрее изнашиваться. Поэтому нужны фильтр, влагоотделитель и регулятор давления.
Отдельно важна точка установки. Вибратор ставят там, где колебания дойдут до зоны зависания. На больших емкостях иногда лучше использовать несколько менее мощных вибраторов в правильных точках.
Что проверить, если вибратор установлен, но материал всё равно зависает?
Если после установки турбинного вибратора материал продолжает зависать, не стоит сразу менять его на более мощный. Сначала нужно проверить, работает ли весь узел подачи.
Давление воздуха на входе.
Важно смотреть давление не на компрессоре, а рядом с вибратором и во время работы. Если линия длинная, шланг малого сечения или параллельно включены другие потребители, давление может проседать. Вибратор будет крутиться, но не выдаст нужную силу.
Фильтр, влагоотделитель и глушитель.
Забитый фильтр снижает расход воздуха. Влага и грязь ухудшают вращение турбины. Засоренный глушитель мешает нормальному выхлопу воздуха.
Крепление к корпусу.
Ослабленные болты или плохая монтажная площадка гасят колебания. Вибратор шумит, но энергия уходит в крепеж, а не в стенку бункера. После запуска крепление нужно периодически проверять, потому что узел постоянно работает под циклической нагрузкой.
Точка установки.
Если материал зависает в конусе, а вибратор стоит выше на прямой стенке, эффект будет слабым. Колебания должны доходить до зоны, где образуется свод или налипание.
Состояние материала.
Если изменилась влажность, фракция или поставщик сырья, прежний режим может перестать работать. Вибратор, который справлялся с сухим песком, может не решить проблему с переувлажненным материалом.
Если все эти пункты в норме, нужно смотреть глубже: геометрию бункера, размер выпускного отверстия, работу шибера или необходимость аэрации. Иногда причина не в вибраторе, а в самом узле выгрузки.
Резюме
Пневматический турбинный вибратор помогает стабилизировать выгрузку из силоса или бункера, когда проблема связана с механическим зависанием: материал налипает на стенки, образует свод в конусе или выходит рывками.
Если материал потерял сыпучесть, цементу нужна аэрация, выпускное отверстие слишком маленькое или неправильно работает узел подачи, одной вибрации будет недостаточно.
Правильный подход начинается с диагностики: нужно понять, где возникает зависание, как ведет себя материал, хватает ли давления воздуха и правильно ли выбрана точка установки.
Если на производстве возникают проблемы с выгрузкой из силоса ли бункера, специалисты «ТензоТехСервис» помогут определить причину и подобрать решение: пневматический турбинный вибратор, аэрацию или доработку узла подачи под материал и режим работы.
