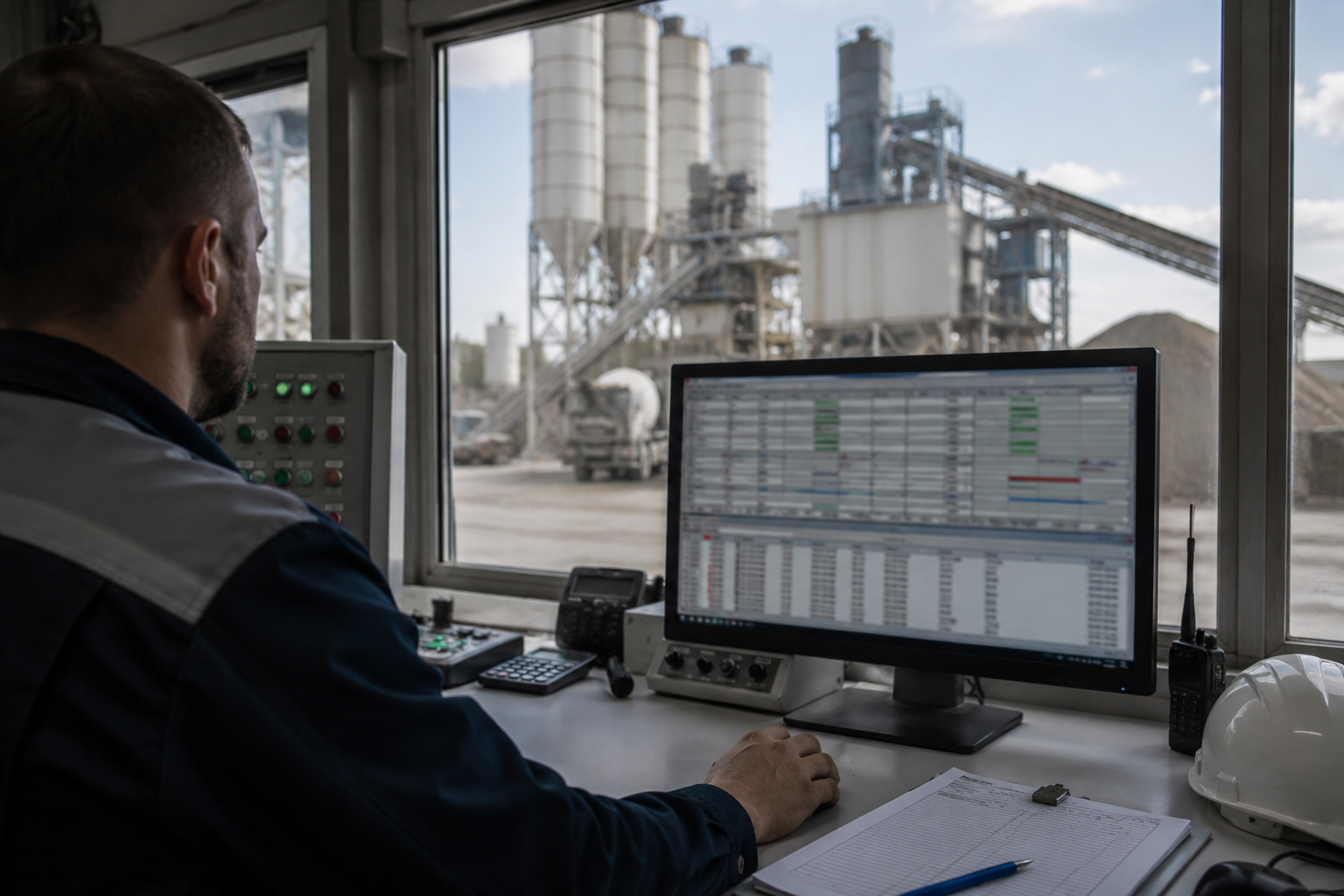

Журнал АСУ хранит больше информации о работе БСУ, чем кажется. По его записям можно восстановить реальную картину производства и увидеть потери, которые не попадают в обычные отчеты. Разбираем, на какие данные смотреть и какие выводы можно сделать всего за одну смену.
Реальную производительность завода, а не ту, что указана в паспорте
Паспортная производительность БСУ показывает, сколько бетона завод должен выпускать при идеальном цикле работы. Журнал АСУ показывает, сколько он выпускает на самом деле.
В журнале фиксируется:
-
время начала и окончания каждого замеса
-
запуск и остановка оборудования
-
длительность отдельных операций внутри цикла.
На практике здесь часто обнаруживаются первые потери. Например, паспортный цикл составляет 60 секунд, но журнал показывает, что большинство замесов выполняется за 68–72 секунды. Дополнительные 8–12 секунд на каждом цикле бьют по производительности.
Два завода с одинаковой паспортной производительностью могут давать разный фактический выпуск, если один работает в стабильном цикле, а второй регулярно теряет время на ожидании датчиков, дозаторов или исполнительных механизмов.
Какой узел ограничивает выпуск бетона

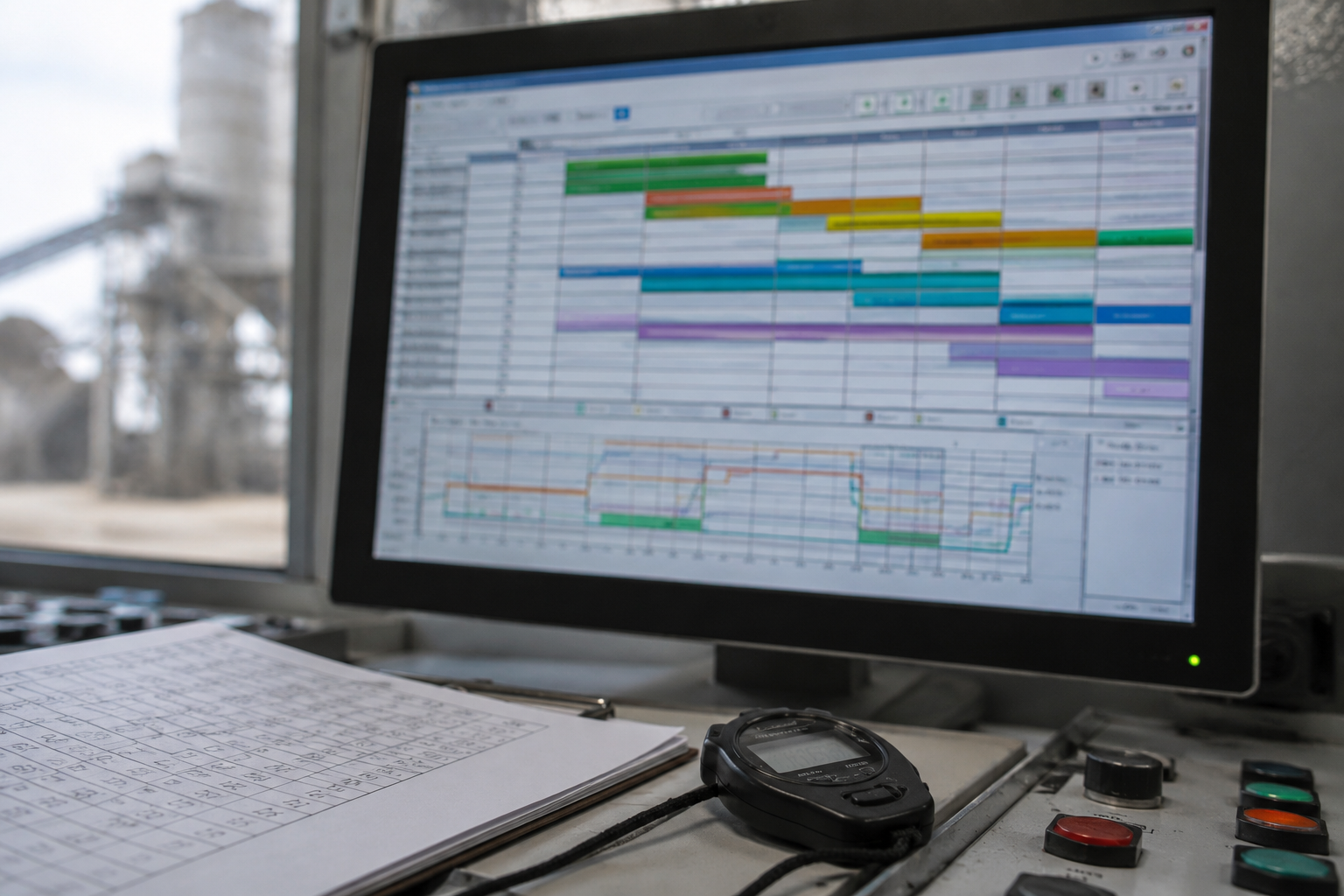

Журнал АСУ показывает, на какой операции цикл теряет время. Для этого сравнивают момент команды и фактического выполнения.
Например, цементный шнек должен выйти на режим за 0,8 секунды, но регулярно подтверждает запуск через 1,7 секунды. Разница почти в секунду на каждом замесе. За 360 циклов это уже 5,4 минуты ожидания. Если одна и та же операция тормозит большинство замесов, именно этот узел ограничивает выпуск.
Короткие сбои тоже нужно суммировать. В модельном суточном срезе 47 остановок длительностью от 20 до 90 секунд дали 38 минут потерь. В обычном сменном отчёте они могли не отображаться, потому что каждая остановка была слишком короткой.
Так журнал помогает определить, какой конкретный узел ежедневно снижает производительность завода.
Есть ли проблемы с дозированием материалов
Журнал АСУ позволяет сравнить заданную и фактическую массу каждого компонента по каждому замесу. Важно смотреть два показателя: среднее отклонение и разброс навесок.
Постоянный перевес указывает на системную ошибку: неверное упреждение остановки, негерметичный затвор, инерцию шнека или смещение нуля весов. Большой разброс чаще связан с нестабильной подачей, зависанием материала, пневматикой или ручными корректировками.

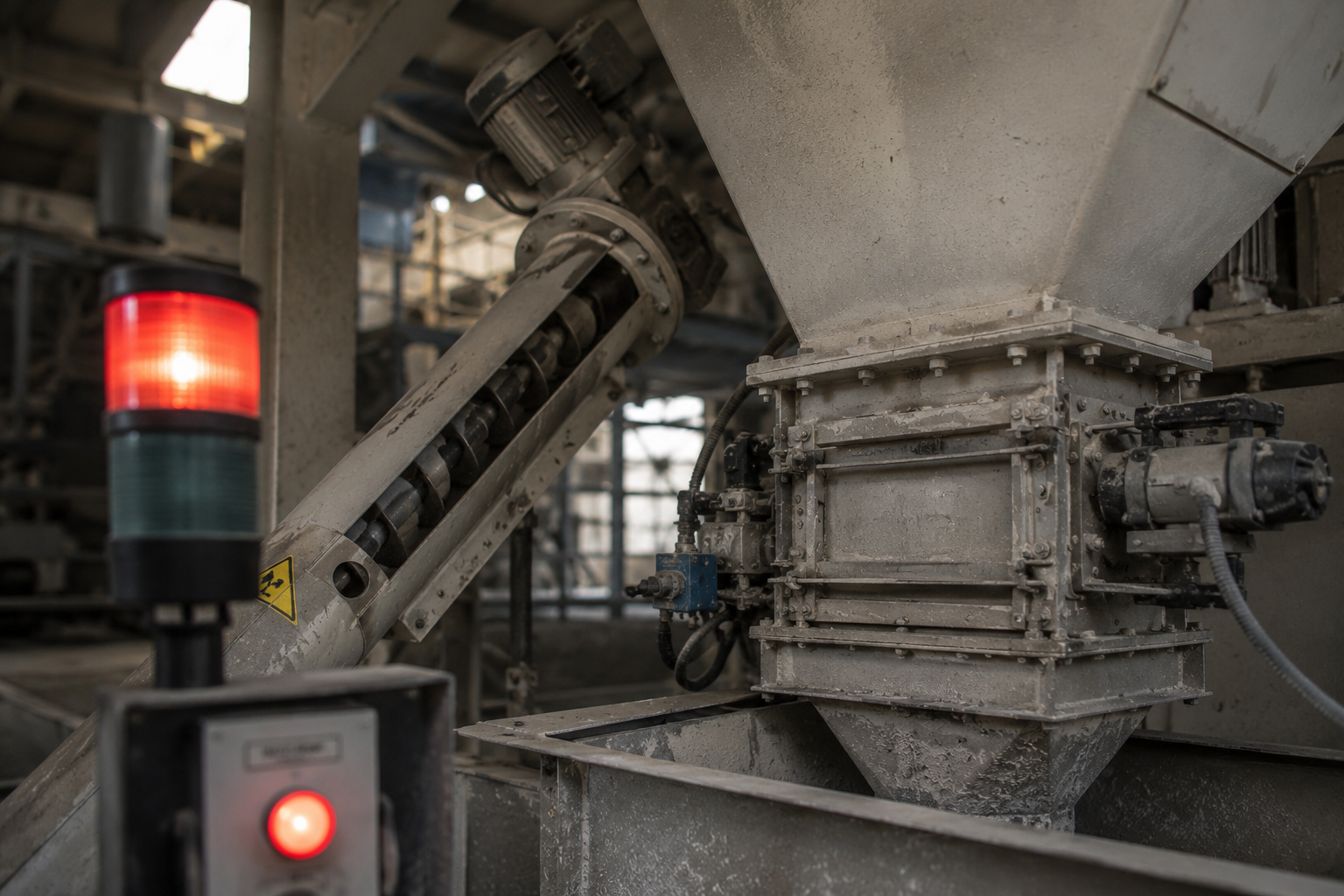

Например, рост массы после команды остановки. Если дозатор набирает ещё 3–6 кг цемента, проверяют время досыпа, шнек, затвор и настройки.
По ГОСТ 7473-2010 погрешность дозирования цемента, воды и добавок не должна превышать ±2%, заполнителей — ±3%. Но постоянный перевес даже в пределах допуска остаётся перерасходом: лишние 5 кг/м³ при выпуске 5 000 м³ дают 25 тонн цемента в месяц.
При цене 7 000 ₽ за тонну завод теряет 175 000 ₽ ежемесячно, или около 2,1 млн ₽ в год.
Производителю нужно:
-
регулярно сравнивать заданную и фактическую массу по каждому компоненту
-
считать средний перевес и отслеживать разброс навесок.
-
контролировать, насколько увеличивается масса после команды остановки подачи.
Насколько завод зависит от оператора

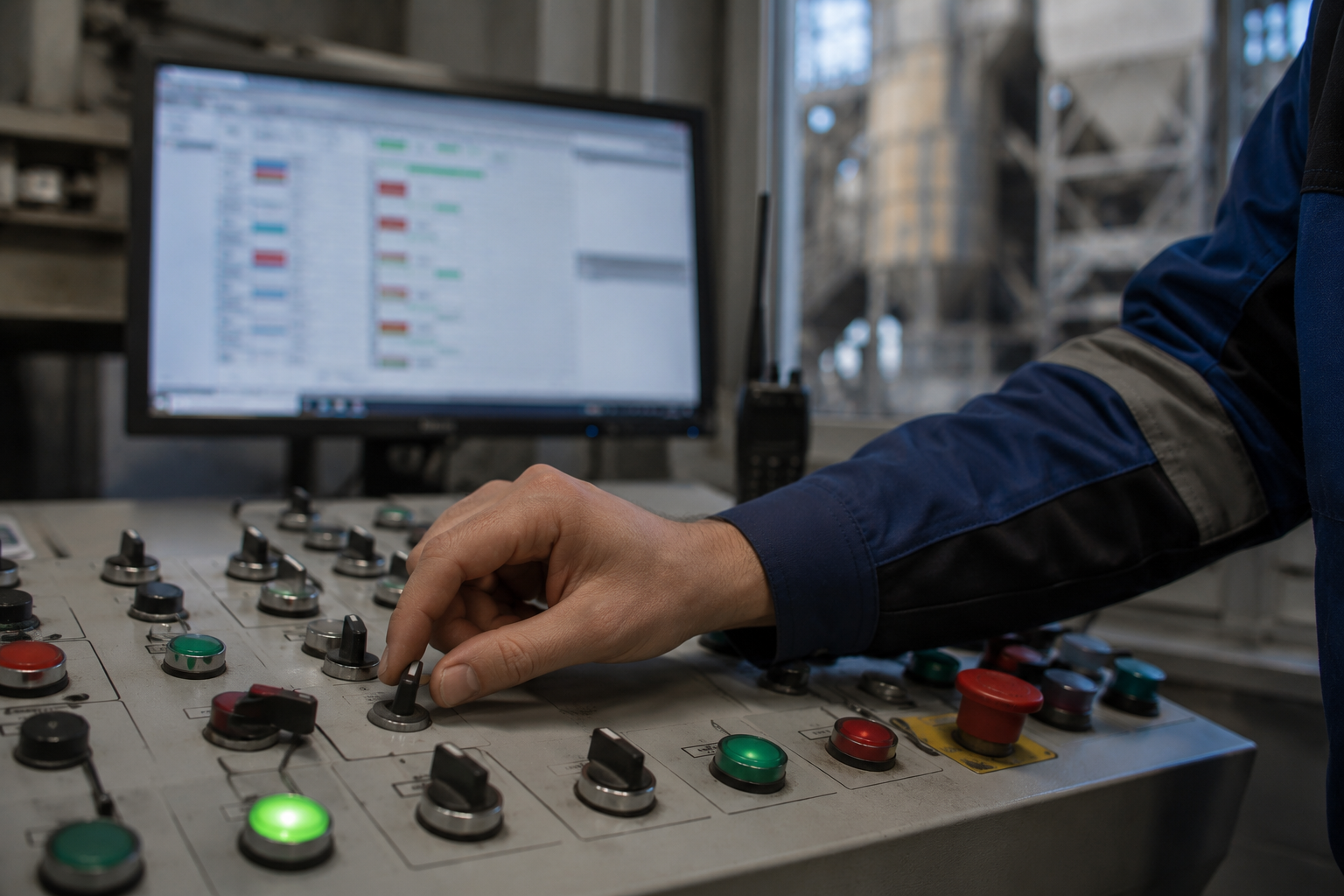

Журнал АСУ фиксирует, кто, когда и какое действие выполнил. По этим записям можно понять, работает ли завод сам или цикл держится на действиях оператора.
Например, если за 360 замесов журнал содержит 32 ручных вмешательства, это почти 9 операций на каждые 100 циклов. Если большинство записей связано с дозированием воды или запуском цементного шнека, именно этот участок требует проверки.
Особенно важны повторяющиеся записи:
-
Ручной режим;
-
Изменение уставки;
-
Повторное дозирование;
-
Сброс аварии;
-
Ручной запуск механизма.
Получается, что оператор не просто контролирует процесс, а регулярно компенсирует неисправность оборудования или ошибку настройки АСУ.
Чем чаще один и тот же участок приходится регулировать вручную, тем выше вероятность скрытой проблемы в системе.
Что журнал АСУ покажет перед модернизацией
До замены смесителя, дозатора или всей системы управления нужно понять, какой узел действительно ограничивает выпуск. Журнал АСУ показывает это по повторяющимся задержкам внутри цикла.
По журналу перед модернизацией определяют:
-
на какой операции теряется больше всего времени;
-
какой узел чаще переводят в ручной режим;
-
где повторяются аварии и перезапуски;
-
какие механизмы дольше всего подтверждают команды;
-
есть ли системный перевес материалов;
-
сколько времени занимают микропростои.
Так можно отделить проблемы оборудования от ошибок настройки АСУ. Иногда выпуск удаётся увеличить за счет изменения последовательности операций, корректировки упреждения дозирования или ремонта одного привода. Без замены основного оборудования.
Однодневный анализ позволяет составить список узлов для проверки и не направлять бюджет модернизации туда, где потерь нет.
Что можно узнать за один день анализа?

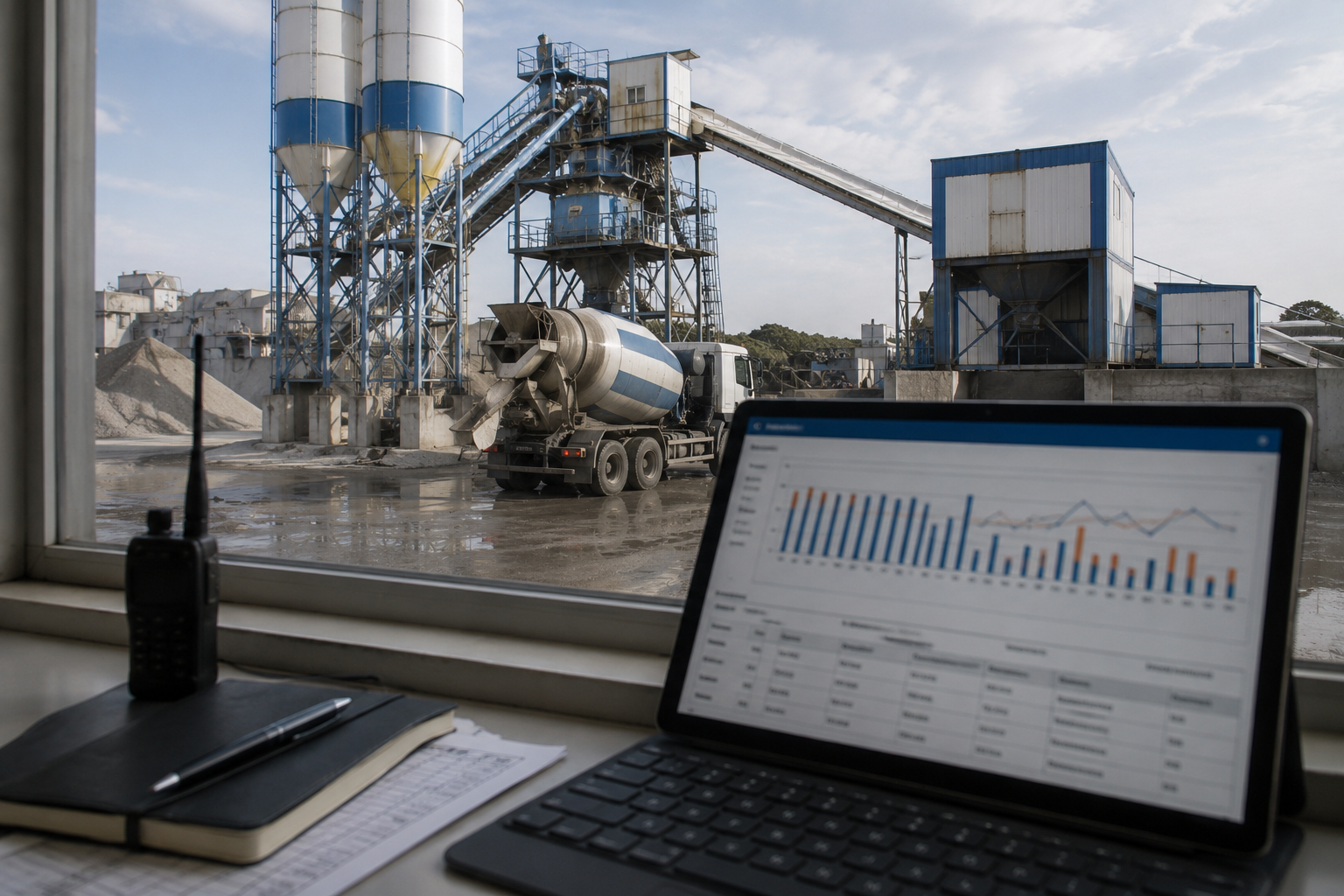

За одну смену журнал АСУ позволяет собрать картину:
-
фактическое время цикла и выпуск;
-
суммарную длительность микропростоев;
-
операции, которые чаще всего задерживают замес;
-
количество ручных вмешательств;
-
повторяющиеся аварии и сбросы;
-
отклонения фактических навесок от задания;
-
узлы с увеличенным временем срабатывания.
Одного дня достаточно, чтобы выявить повторяющиеся потери и определить, какие узлы проверять на площадке. Редкие отказы, сезонные проблемы и изменения между сменами требуют журнала за более длительный период.
