Раздел 6 «Технологические решения»: чем он отличается от ОТР и что нужно бетонному заводу?

Раздел 6 «Технологические решения»: чем он отличается от ОТР и что нужно бетонному заводу?

Прежде чем проектировать здание, фундаменты и коммуникации бетонного завода, нужно понять, какое оборудование в нем будет стоять и как оно будет работать вместе.

Если сделать это слишком поздно, проблемы всплывут уже после выбора или заказа оборудования. Может оказаться, что линия не помещается на площадке, фундамент не подходит, а мощностей не хватает. Тогда готовые решения придется переделывать, а это дополнительные сроки и расходы.

На старте технологию можно проработать в ОТР. В составе проектной документации ее оформляют в разделе 6 «Технологические решения». Разберемся, чем отличаются эти документы и когда нужен каждый из них.

ОТР и раздел 6 — не одно и то же.

ОТР нужны, чтобы сначала понять, как будет устроено производство. На этом этапе подбирают оборудование, определяют его расположение и связи между узлами, считают потребность в ресурсах и составляют спецификацию.

Так можно еще до проектирования проверить, будет ли линия работать как единое целое и что потребуется от здания, фундаментов и коммуникаций.

Но состав ОТР не регламентирован: объем документа зависит от задачи и исполнителя. Раздел 6 проектной документации конкретнее, а его состав строго регламентирован Постановлением № 87.

ОТР могут стать основой для раздела 6, но не заменяют его. Чтобы получить полноценный раздел, ОТР нужно дополнить обязательными расчетной, пояснительной частями и заданиями для смежных проектировщиков.

Что определяет раздел 6?

Раздел описывает, как будет работать производство и что для этого потребуется. Он охватывает всю технологическую цепочку: от поступления сырья до выпуска готового продукта. Здесь определяют состав и размещение оборудования, его взаимосвязи, потребность в ресурсах и требования к смежным системам.

При разработке раздела определяются:

●       пояснительная записка по производственному процессу;

●       расчеты;

●       задания смежным проектировщикам;

●       точки подключения оборудования к коммуникациям;

●       требования к фундаментам и основаниям;

●       другие исходные данные для разработки смежных разделов.

То есть задача раздела 6 — не просто расставить оборудование на плане. Нужно связать его в работающую систему и понять, что потребуется для ее работы.

Почему от технологии зависят все разделы проекта?

Смежные разделы нельзя разрабатывать в отрыве от технологии. Сначала определяют оборудование и его параметры, а уже под них проектируют остальные части объекта.

Связь выглядит так:

Пока этих данных нет, проектировщики не могут точно определить, какие нужны фундаменты, коммуникации и другие системы.

Что происходит, если технологию прорабатывают слишком поздно?

Если оборудование уже выбрано или запущено в изготовление, а технологическая увязка не завершена, ошибки обнаруживаются на следующих этапах. Особенно трудно приходится на сложных проектах и при модернизации.

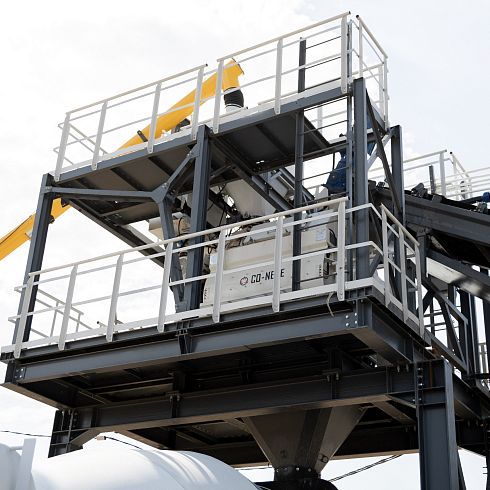

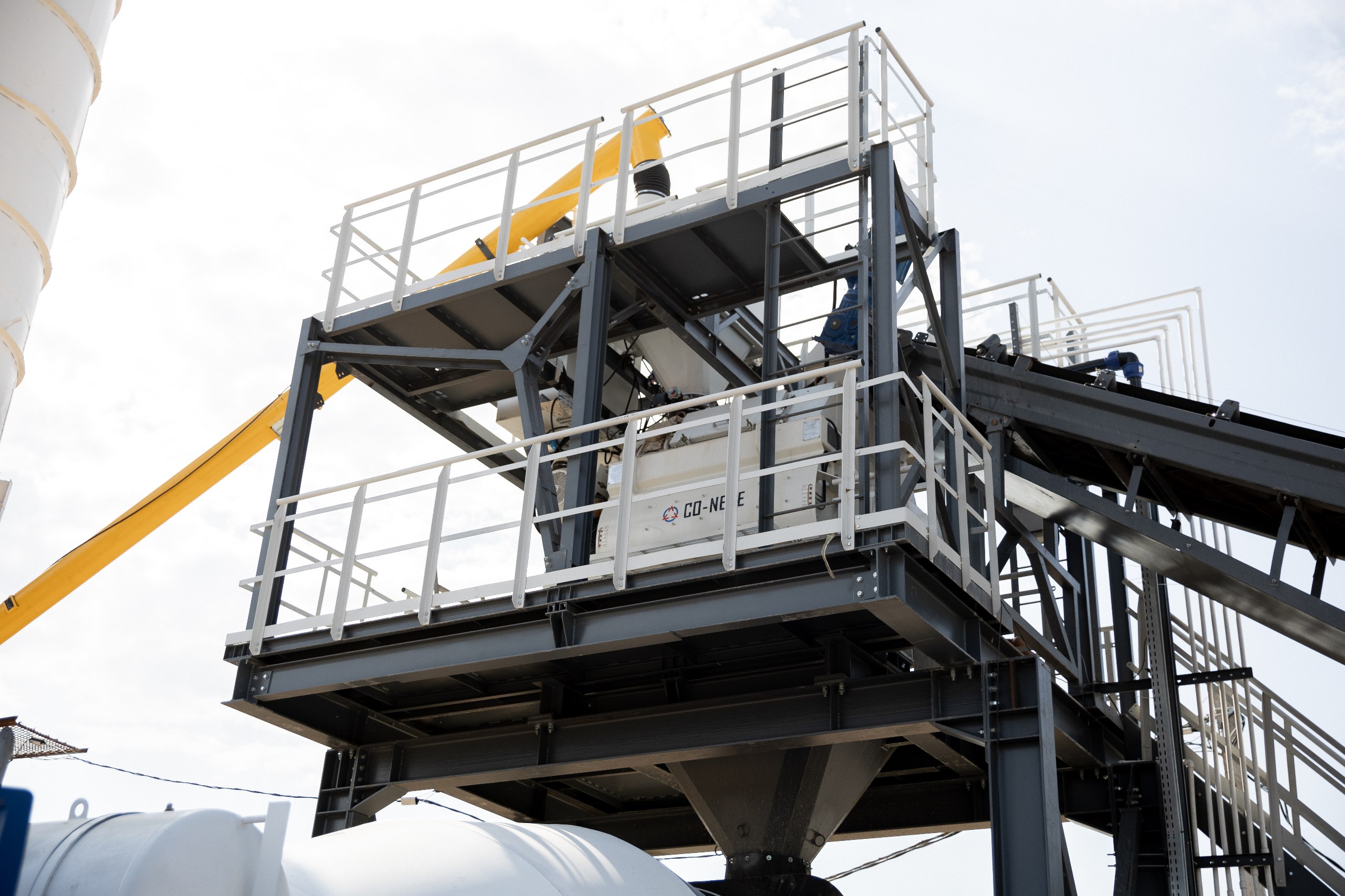

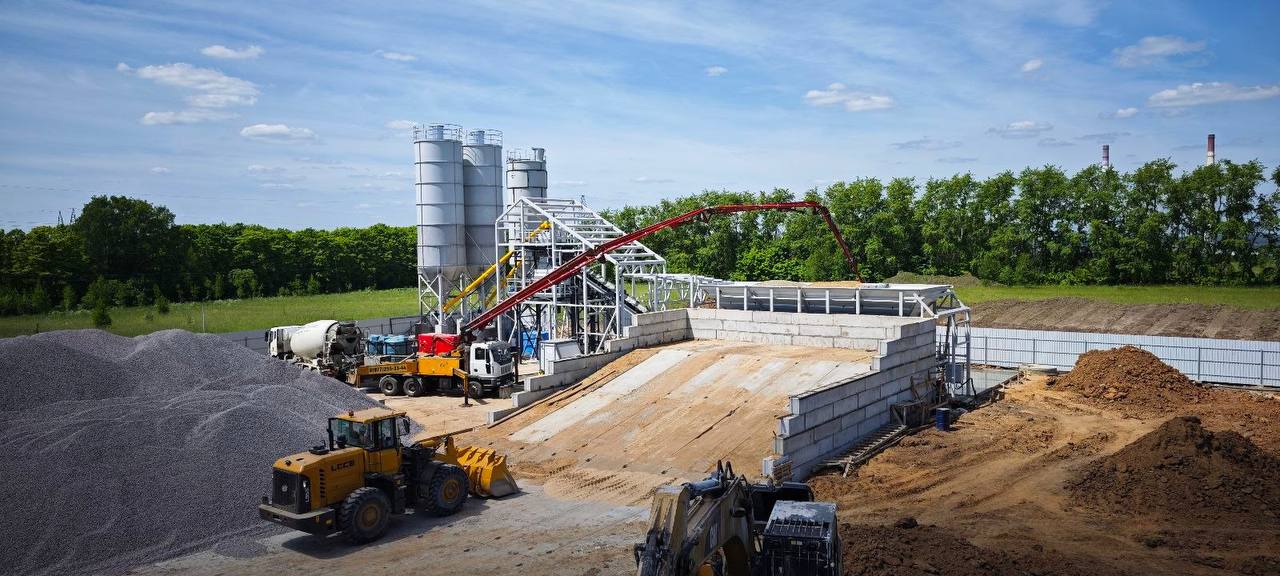

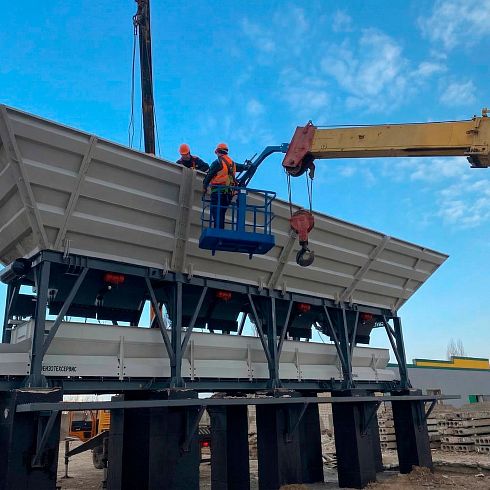

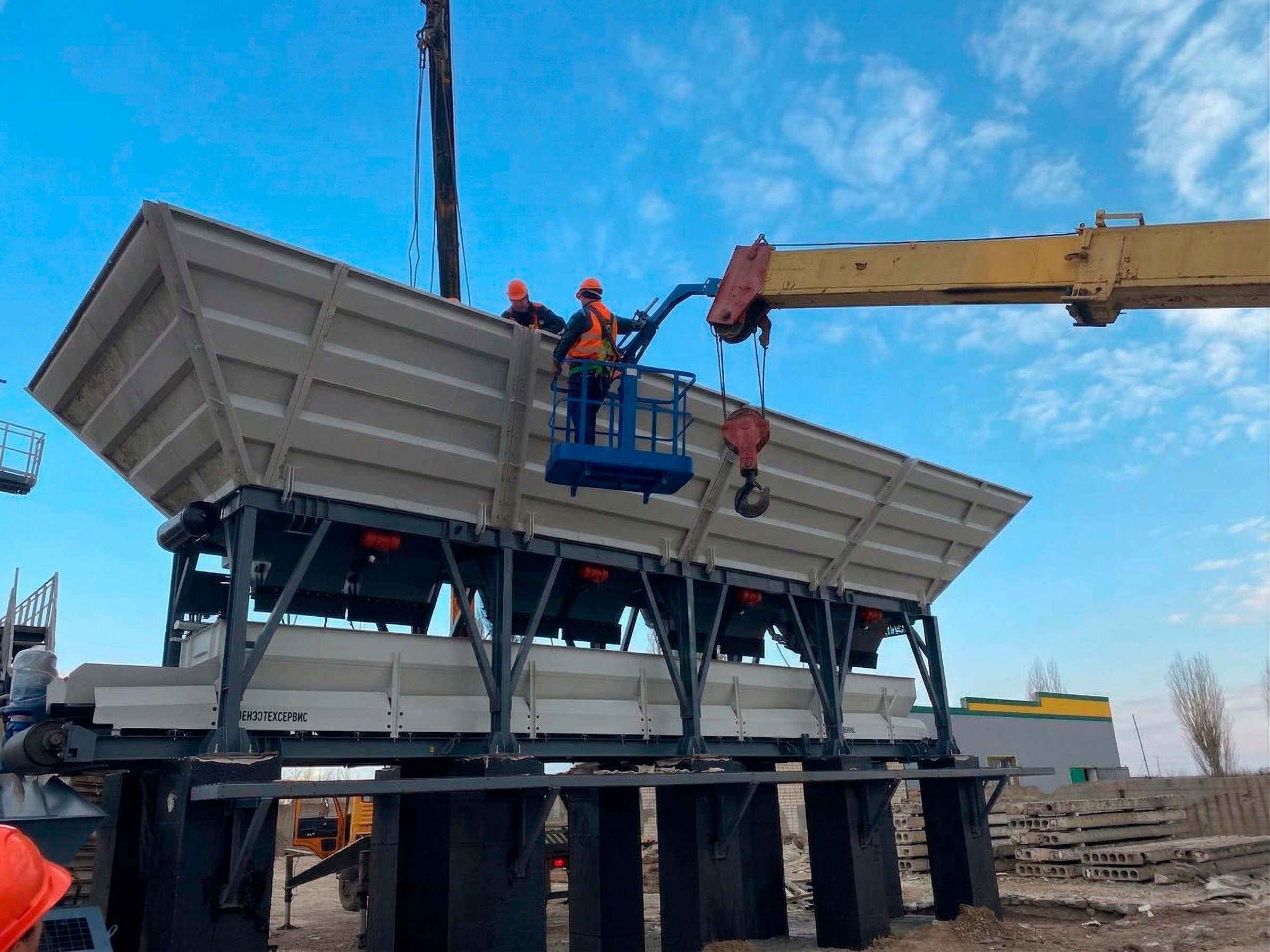

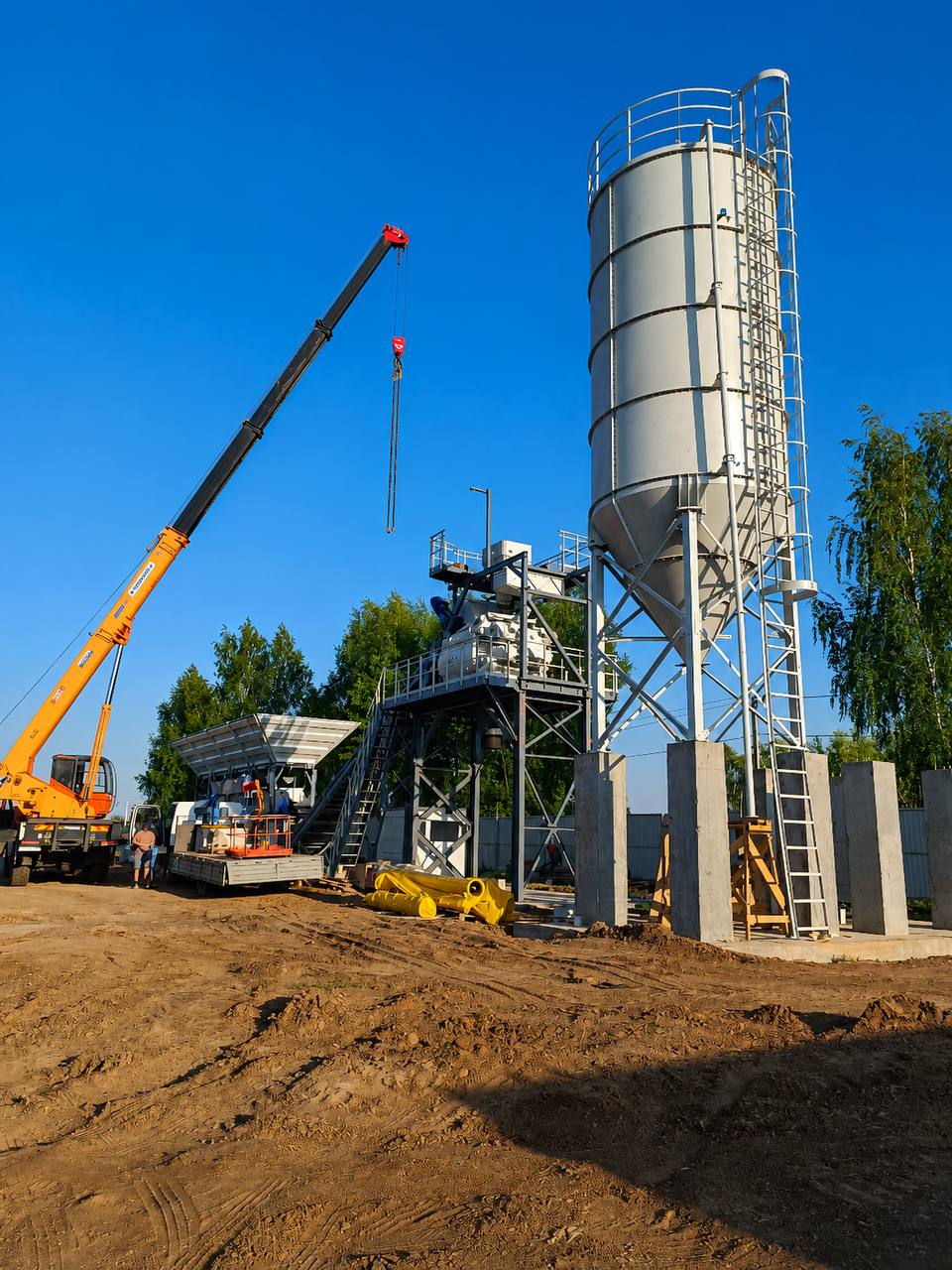

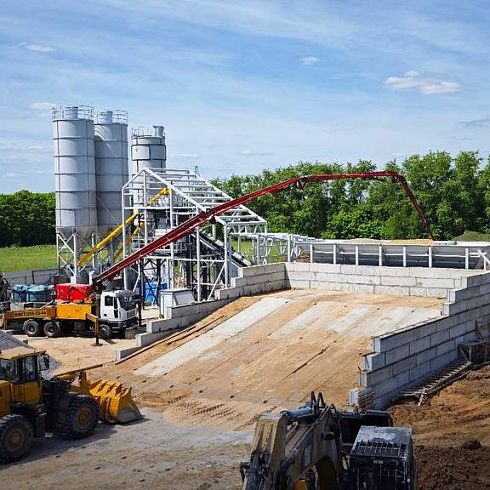

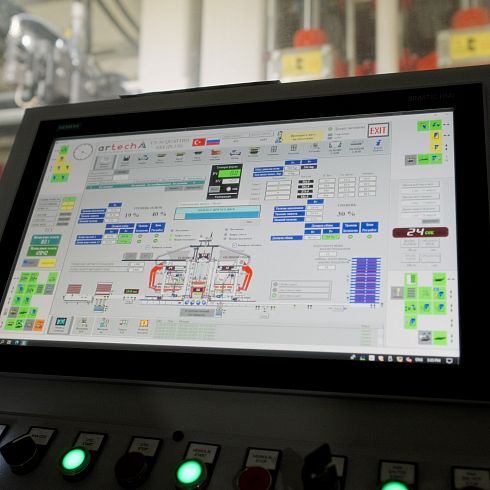

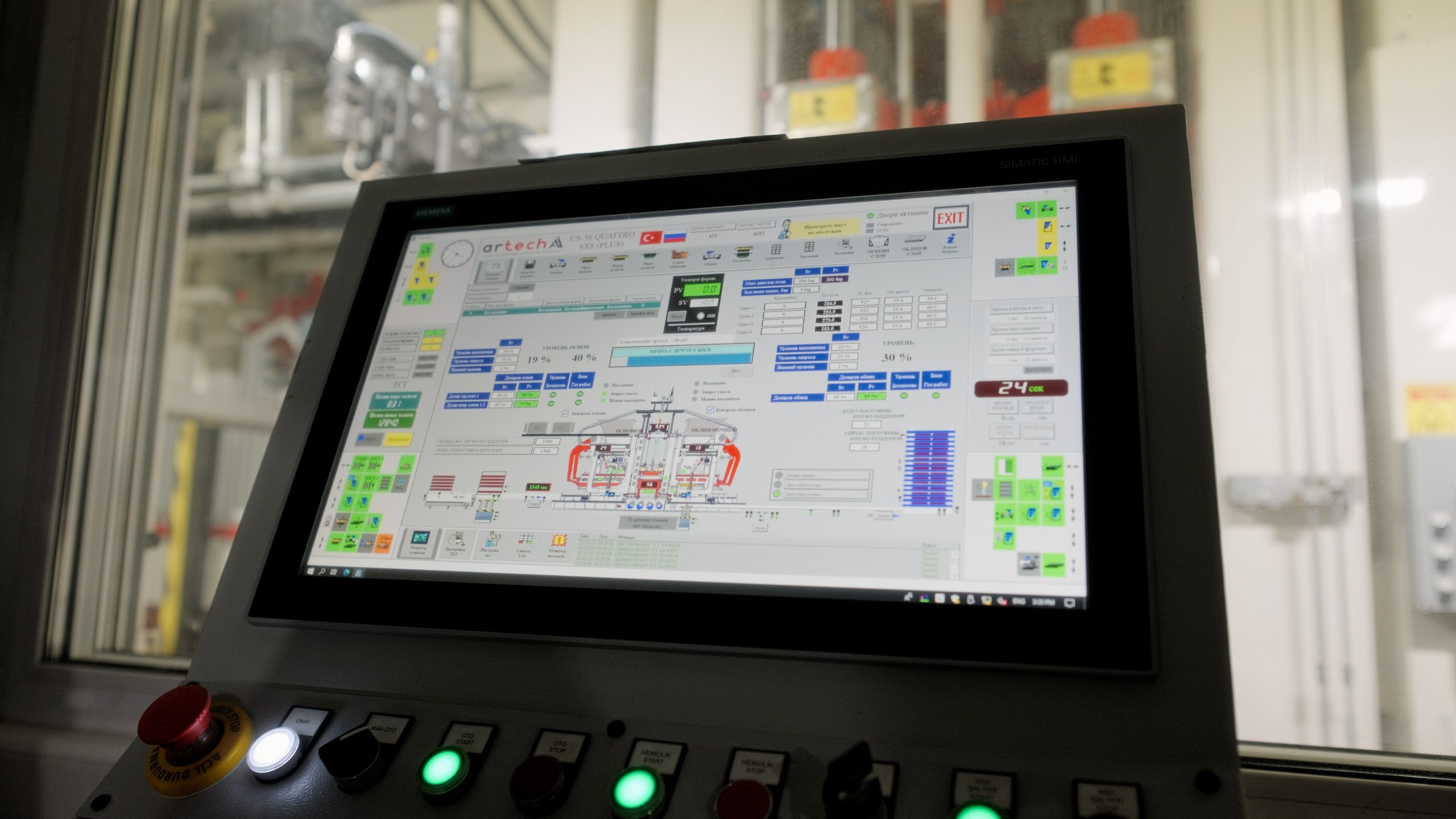

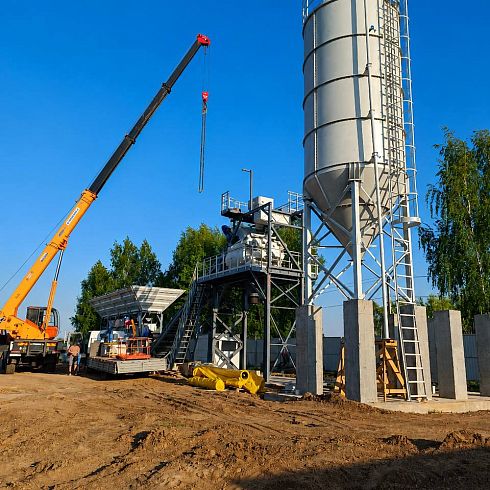

Представим бетонный завод, для которого уже выбрали силосы и смеситель. Их параметры определяют, сколько места понадобится, какие нужны фундаменты и сколько электричества и воды потребуется.

Если выяснить это после того, как оборудование уже выбрано или запущено в изготовление, может оказаться, что оно не вписывается в компоновку или под него нужно переделывать фундамент.

Предварительная проработка технологии позволяет выявить такие несоответствия заранее. И предприятию не придется тратить бюджет, срывать сроки и останавливать производство.

Почему раздел 6 требует узкой технологической компетенции?

У проектного института могут быть архитекторы, конструкторы, специалисты по сетям и технолог общего профиля. Но знать одну отрасль не значит разбираться в другой: производство продуктов питания и производство бетона устроены по-разному.

Поэтому при проектировании специализированного производства проектные институты запрашивают данные у производителей оборудования: состав линии, характеристики оборудования и параметры для спецификации. От качества исходных решений зависит технологическая часть проекта.

Можно ли заказать раздел 6 отдельно?

Да, раздел 6 можно разрабатывать отдельно от остальных частей проектной документации. Профильная технологическая организация формирует решения и задания для смежных разделов, а проектный институт на их основе разрабатывает строительную и инженерную части проекта.

Есть и другой вариант: один подрядчик ведет весь проект, оставляет за собой технологическую часть, а непрофильные разделы передает профильным специалистам на аутсорс.

Разделение работ закрепит технологию за специалистами, которые знают конкретное производство. Остальные разделы останутся за проектировщиками соответствующего профиля.

Что выбрать заказчику?

Если вы только запускаете проект и пока нужно понять, как будет устроено производство, начать стоит с ОТР. На этом этапе определяют оборудование, его размещение, технологические потоки, потребность в ресурсах и данные, которые понадобятся проектировщикам дальше.

Если технология уже определена и нужно оформить ее в составе проектной документации, нужен раздел 6 «Технологические решения».
