Стальное сердце вашего завода, или как устроен бетоносмеситель?

Устройство бетоносмесителей

Итак, что нужно знать о бетоносмесителях, прежде чем приступить к выбору?

Согласно определению, бетоносмеситель – это строительная машина, предназначенная для приготовления бетонных смесей.

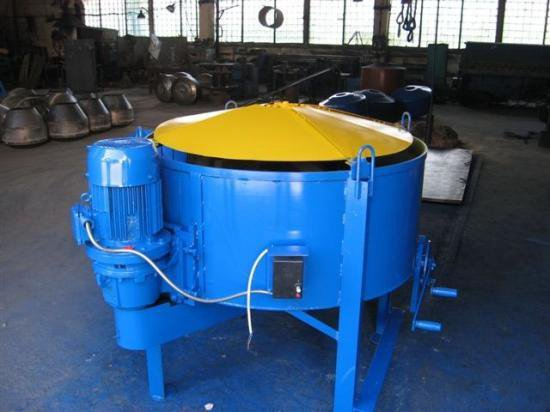

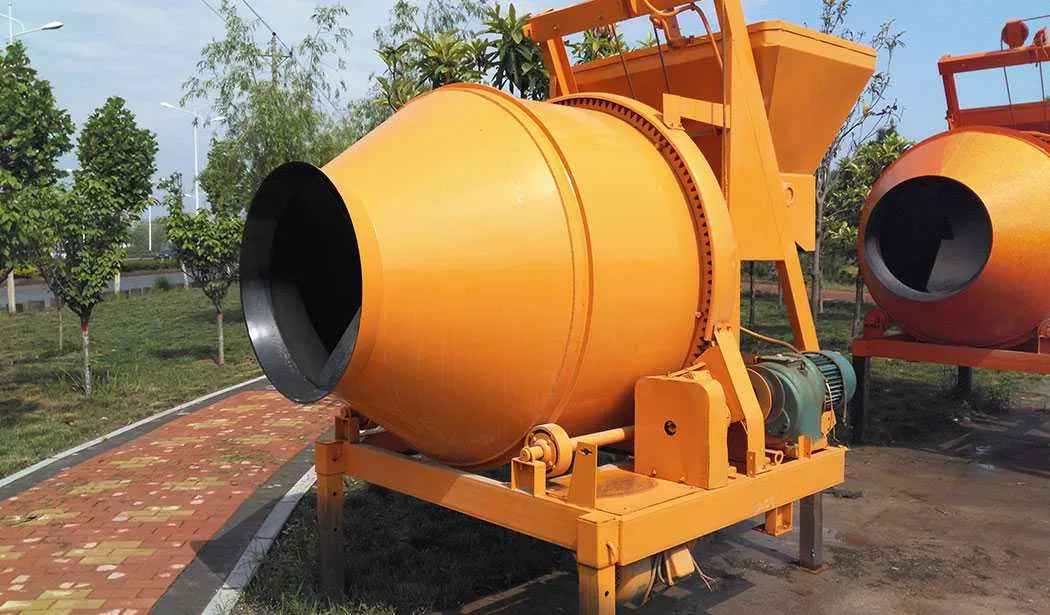

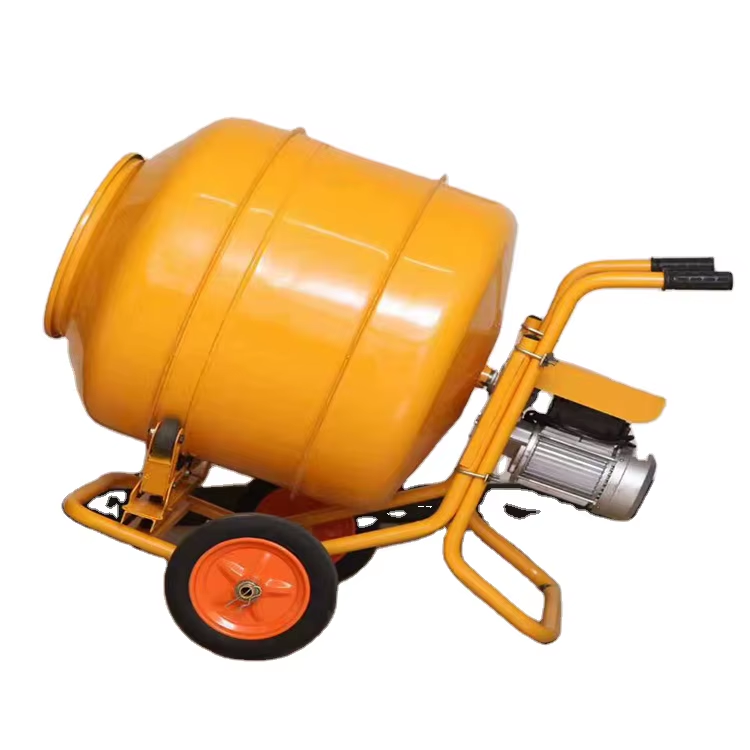

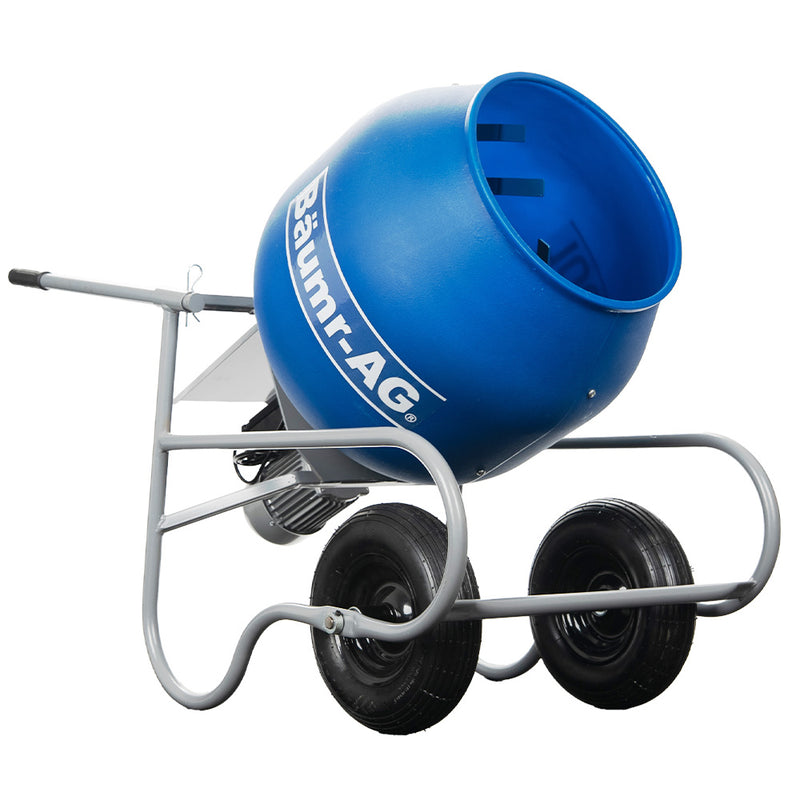

Такие строительные машины подразделяются на два типа по принципу работы: гравитационные и принудительные. Первые производят замес за счет естественного обрушения смеси внутри движущегося барабана. У вторых емкость для смешения неподвижна, а замес производится лопастями. Гравитационные смесители отличаются сравнительно небольшими размерами емкостей, максимальный их размер мы можем увидеть на автобетономешалках. А вот смесители принудительного типа практически не ограничены в объемах, поэтому как раз они-то наилучшим образом и подходят для использования в строительной отрасли, где свежий бетон требуется постоянно.

Их-то устройство и классификацию мы и рассмотрим в нашей статье.

Как устроены бетоносмесители?

Любой бетоносмеситель принудительного типа можно состоит из нескольких главных составляющих:

1. Смесительная емкость;
2. Роторный узел;
3. Двигатель;
4. Прочие комплектующие.

Что такое смесительная емкость?

Смесительная емкость – это деталь бетоносмесителя, от которой зависит количество выпускаемого бетона. Ее объем может колебаться от 0,3 м³ и до 15 м³, в зависимости от потребностей производителя. Как правило, емкость имеет форму цилиндра и располагается горизонтально над полом. Ввиду высокой нагрузки емкости делаются из стали высокой прочности. Выбор конкретной марки стали зависит от назначения смесителя.

Бетонная смесь, которую производитель планирует получить на выходе, бывает разного назначения и качества, а это значит, что для ее изготовления могут использоваться компоненты различного калибра и твердости. Вполне логично предположить, что внутренние стенки смесительной емкости постоянно подвергаются сильнейшему истиранию и нуждаются в защите. Для предохранения емкости от нарушения целостности ее стенки футеруются специальными накладками, подлежащими замене по мере износа.

Данные накладки в обиходе именуются броней и могут быть изготовлены из широкого диапазона материалов в зависимости от назначения и потребностей производителя бетона.



Как работает роторный узел бетоносмесителя?

Главная составляющая бетоносмесителя любого типа – это роторный узел, с помощью которого и происходит перемешивание бетона в емкости. У одно- или двухвальных бетоносмесителей роторный узел состоит из вала и прекрепленных к нему лопастей, а у планетарных или тарельчатых – из вилки, к которой также крепятся лопасти.

Смесительные лопасти прикрепляются на валы смесителей с помощью специальных рычагов и служат для непосредственного перемешивания смеси. Эти детали бетоносмесителя погружаются в раствор, а потому они в той же степени подвергаются износу, что и броня, защищающая стенки смесительной емкости. В зависимости от состава смесей на разных производствах срок замены лопастей также бывает разным.



Какие двигатели устанавливаются на бетоносмесителях?

Вращение роторного узла обеспечивает электродвигатель, передающий крутящий момент через цилиндрический или червячный редуктор, соединяющий двигатель и вал посредством клиноременной передачи. Ассортимент электродвигателей на рынке достаточно высок и конкретный выбор обуславливается, как правило, ценовыми и качественными характеристиками, подходящими для конкретных задач смесителя. К примеру, для одновальных смесителей прекрасно подходят маломощные двигатели, не требующие больших энергозатрат, а вот для планетарных, выполняющих более объемные задачи, необходимо выбирать самые мощные двигатели. О плюсах и минусах этого выбора поговорим ниже.

Какие еще комплектующие должны присутствовать в бетоносмесителе?

Система подачи воды

Конечно же, ни один бетоносмеситель не сможет произвести замес бетона без воды. В зависимости от конфигурации система подачи может быть линейной и циркулярной. В линейной системе подающие трубы располагаются вдоль смесительной емкости, а в циркулярной – по кругу. Как можно догадаться, линейные системы применяются в двух- и одновальных смесителях, а циркулярные – в планетарных и тарельчатых.



Насос нагнетает воду в трубы системы, откуда она распыляется на смесь через специальные оросительные форсунки. Чем большим количеством форсунков снабжена система, тем больше площадь распыления воды и, как следствие, выше качество бетонной смеси.

Система смазки

На промышленных предприятиях крайне важно исключить из автоматизированного процесса производства человеческий фактор, поэтому бетоносмеситель должен быть укомплектован системой автоматической смазки. Известно, что при замесе бетона образуется так называемое цементное молочко, которое в силу своей высокой коллоидности может легко проникать в контактирующие со смесью части вала. Частицы цемента, попадающие в движущиеся части вала, постепенно истирают металл и приводят к износу деталей.



Смазка препятствует попаданию частиц цемента в жизненно важные узлы смесителя, но для того, чтобы она действовала наиболее эффективно, ее подача в нужные места должна производиться регулярно и в положенном количестве. При наличии человеческого фактора этот процесс часто не производится так, как положено, а вот система смазки автоматически подает масло на узлы бетоносмесителя и обеспечивает их сохранность в течение всего срока службы.

Какие существуют виды принудительных бетоносмесителей?

Конфигурация смесительной емкости и лопастей различаются в зависимости от предстоящих задач. По этому признаку бетоносмесители принудительного действия подразделяются на:

1. Одновальные
2. Двухвальные
3. Тарельчатые
4. Планетарные

Как устроен одновальный бетоносмеситель?

Одновальный бетоносмеситель включает в себя цилиндрический корпус, длина которого минимум в два раза превышает диаметр, располагающийся горизонтально, и двигатель. Внутри корпуса располагается один вал, соединяющийся с двигателем посредством редуктора. Тело вала по всей длине усеяно лопатками определенной формы.



Преимущества одновального бетоносмесителя:

• Более высокое качество бетонной смеси по сравнению с гравитационными смесителями;
• Универсальность – можно приготовить различные смеси, от керамзита до жесткого бетона;
• Максимально облегченный процесс ремонта и техобслуживания.

Недостатки: Высокая чувствительность к качественному составу ингредиентов смеси.

Как устроен двухвальный бетоносмеситель?

Двухвальный смеситель весьма похож на своего младшего брата, с той лишь разницей, что валов у него, соответственно, два, а, значит, и емкость тоже больше. Вместимость емкости может достигать 9 м³ и более. Лопасти на валах развернуты друг к другу, и во время перемешивания, когда синхронизированные валы вращаются в противоположные стороны, лопасти обрабатывают намного больший объем смеси.



Преимущества двухвального бетоносмесителя:

• Ввиду высокой производительности двухвальные бетоносмесители чрезвычайно удобны в использовании на крупных промышленных предприятиях и серийных производствах;
• Процент однородности готовой смеси намного выше, чем у других типов смесителей, что ведет к значительно более высокому качеству бетона;
• Сравнительно небольшие финансовые затраты на техническое обслуживание.

Недостатки: Затрудненный доступ к отдельным деталям смесителя, что затрудняет и увеличивает время их очистки.

Как устроен тарельчатый бетоносмеситель?

Корпус тарельчатого бетоносмесителя представляет из себя цилиндрическую емкость широкого диаметра и малой высоты, расположенную параллельно полу. Редуктор такого смесителя располагается сверху, а перемешивание осуществляется по кругу посредством лопастей, вращающихся по кольцевой траектории.

Преимущества тарельчатого бетоносмесителя:

• Высокая эффективность и малое время перемешивания бетонной смеси;
• Сравнительно низкие расходы на эксплуатацию, в частности, более низкое потребление электроэнергии по сравнению с планетарным смесителем;
• Широкие эксплуатационные люки обеспечивают быстрое и недорогое обслуживание подвижных деталей.

Недостатки: При большой разнице в плотности используемых компонентов неспособны произвести гомогенную смесь надлежащего качества.

Как устроен планетарный бетоносмеситель?

По своему устройству планетарный смеситель схож с тарельчатым, однако главное его преимущество заключается в том, что его лопасти расположены так, чтобы частицы смеси соударялись во встречных потоках. Этот эффект достигается благодаря сложным круговым траекториям, по которым движутся лопасти во время замеса.



Преимущества планетарного бетоносмесителя:

• Специальное расположение лопастей обеспечивает высокую гомогенность смеси на выходе;
• Во время перемешивания бетонная смесь увлажняется равномернее, чем в смесителях других типов. Как следствие – достигается лучшее качество;
• Лучше других типов смесителей подходят для смешивания компонентов различной насыпной плотности.

Недостатки: Сложный привод, требующий постоянного ухода, и высокие энергозатраты.

В заключение

Каждый производитель бетона сам делает выводы, какой бетоносмеситель ему выбрать для своего предприятия. Но если вы задумались о том, чтобы войти в бетонный бизнес, то специалисты ТензоТехСервис решат проблему выбора за вас и подберут для вашего завода не только смеситель, отвечающий вашим задачам, но и все остальное необходимое оборудование.
