Соединительная коробка– это один из элементов весовой системы, предназначенный для суммирования и первичной нормализации аналоговых электрических сигналов, поступающих от подключенных к ней тензодатчиков и последующей передачи суммарного сигнала на весоизмерительный прибор. Она представляет собой герметичный короб, внутри которого расположена плата с клеммными колодками. Ввод кабелей производится через герметичные кабелевводы (гермовводы).
Отличительной особенностью соединительных коробок от обычных клеммников является наличие подстроечных резисторов, что позволяет изменять чувствительность каждого из подсоединённых тензодатчиков. Данная возможность применяется для выравнивания чувствительности тензодатчиков по периферии весовых платформ, бункеров и прочих грузоприёмных устройств для случаев, когда возможно случайное или преднамеренное расположение взвешиваемого груза не строго по центру.
Применение соединительной коробки в весовой системе помимо прочего позволяет защитить соединения от пыли, воды и посторонних воздействий, а также упростить и ускорить монтажно-сервисные работы.
Виды соединительных коробок
В номенклатуре комплектующих ZEMIC USA Inc. соединительные коробки различаются материалом корпуса и количеством подключаемых датчиков.

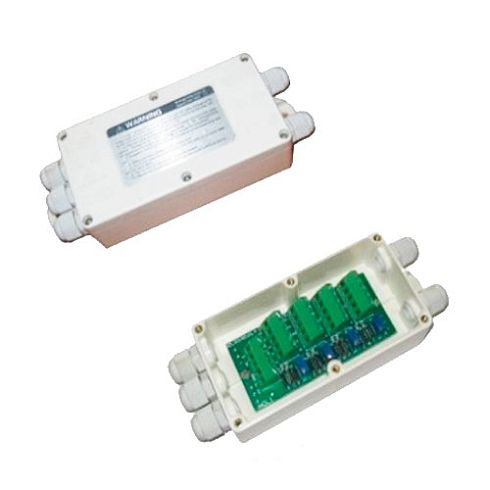

Так, для простых 4-х-датчиковых платформенных весов наиболее часто используется соединительная коробка JB4, выполненная из ударопрочного пластика. Клеммники в данной соединительной коробке позволят подключить тензодатчики с 4-х или 6-ти жильным кабелем. Отличительными особенностями данной модели являются её невысокая стоимость и габаритные размеры.

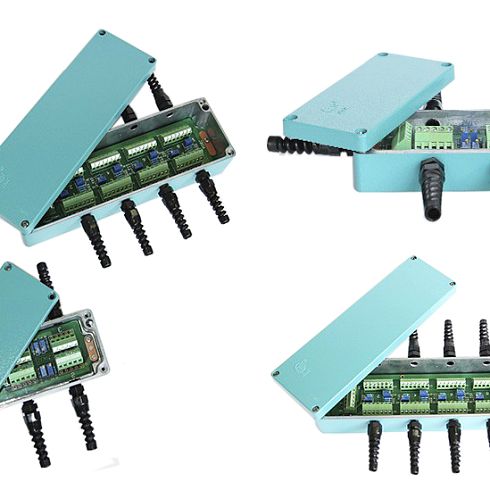

В весовых системах, которые работают в сложных условиях и потенциально подвержены пагубному влиянию окружающей среды, мы рекомендуем использовать соединительные коробки серийJB02 и JB06, т.к. они выполнены из алюминиевого сплава с антикоррозийным покрытием. Наличие встроенной защиты от молнии и перепадов напряжения сделало соединительные коробки данных серий популярными при производстве и монтаже автомобильных платформенных весов, а также других весовых систем на открытом воздухе.
Так же существуют соединительные коробки для цифровых тензодатчиков.
Преимущества
Какие преимущества Вы получаете, применяя соединительные коробки?
- Сокращение временных затрат при монтаже и ремонте весового оборудования при минимальной стоимости комплектующих, что в общем итоге приводит к снижению себестоимости проводимых работ;
- Удобство подключения тензодатчиков, что позволяет оперативно производить их тестирование и, при необходимости, замену;
- Возможность длительной и беспроблемной работы Вашего оборудования за счет надежного и защищенного соединения тензодатчиков;
