При выборе БСУ заказчик смотрит на производительность, смеситель и общую компоновку. Но есть еще параметр, который может увеличить бюджет строительства, — высота ПКН. Чем она выше, тем глубже может потребоваться приямок. Разбираемся, как высота подъемника влияет на стоимость приямка и что нужно проверить до покупки оборудования.
Что такое ПКН и зачем ему нужен приямок?
ПКН — это подъемник ковшовый наклонный. На БСУ он подает инертные материалы от дозатора к смесителю: дозатор отмеряет песок и щебень, материал попадает в ковш, ковш поднимается по наклонным направляющим и выгружает инертные в смеситель.
Такой узел помогает сделать завод компактнее. Вместо длинного ленточного конвейера можно использовать наклонный подъемник и поднять материал на нужную высоту в пределах более короткой компоновки. ПКН применяют там, где важно сэкономить место на площадке или собрать БСУ в вертикальной схеме.

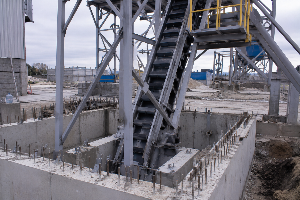

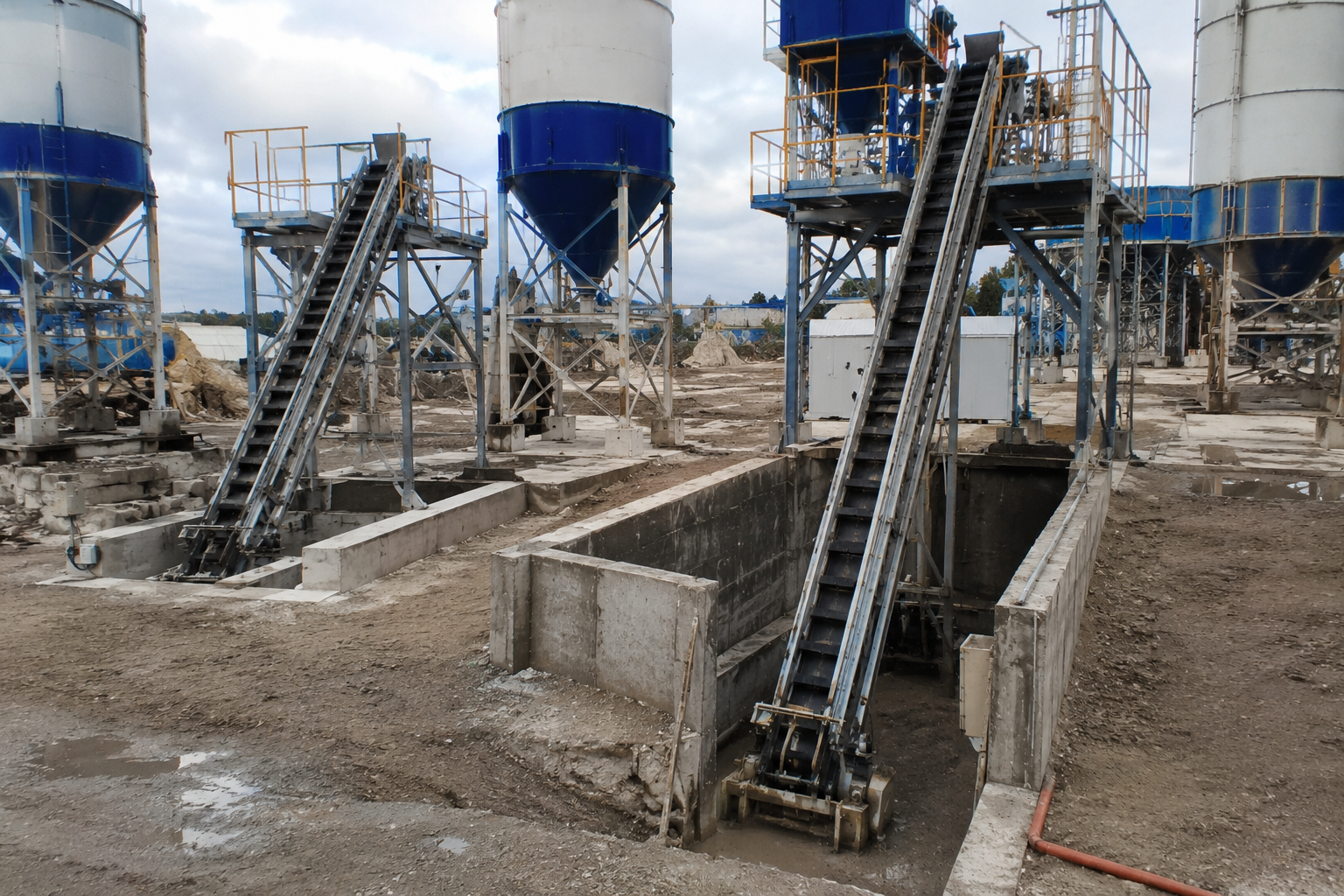

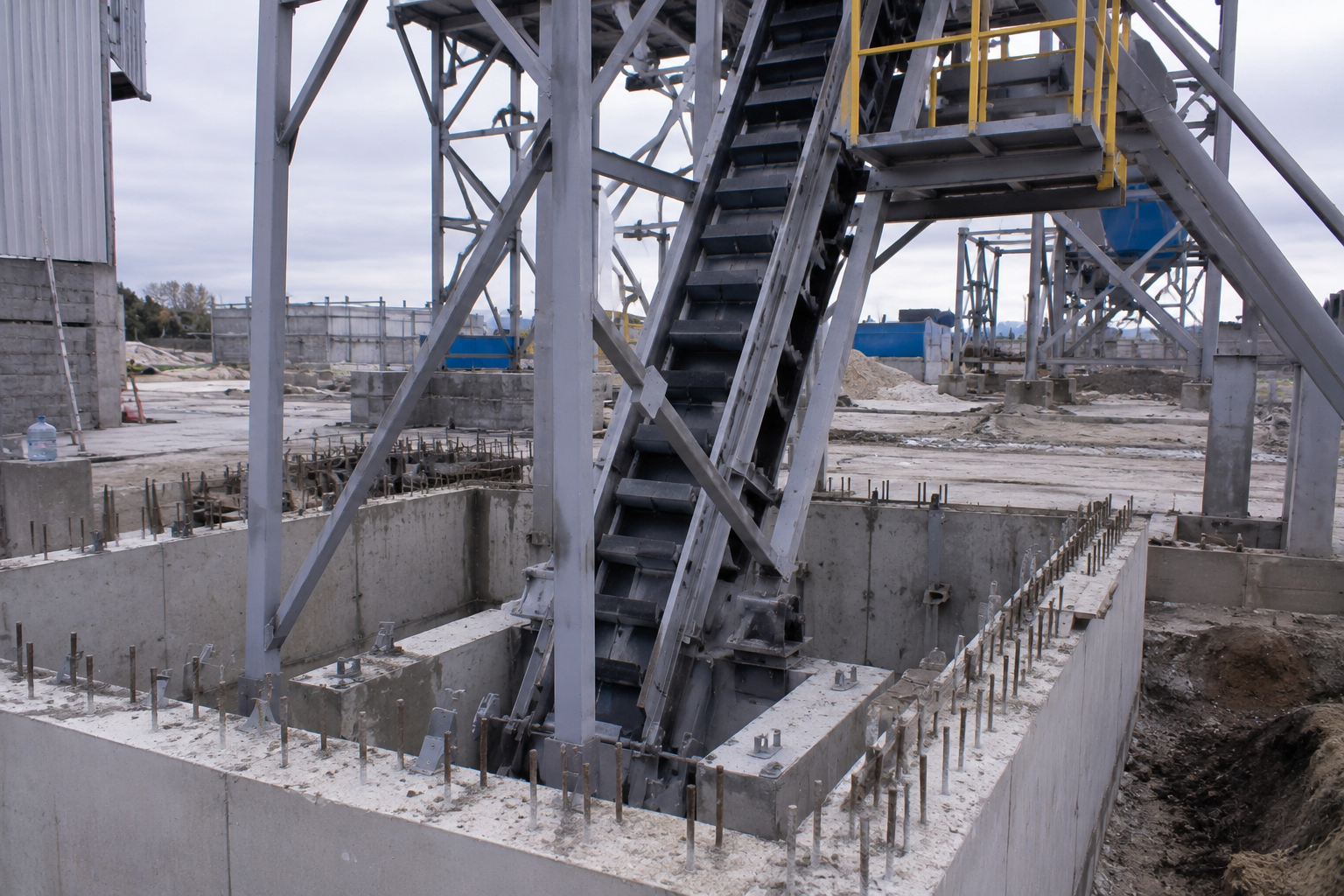

Но у ПКН есть нижняя рабочая точка. Ковшу нужно место, чтобы принять материал, начать движение и пройти по траектории без зацепов. Для этого делают приямок — заглубленную железобетонную часть фундамента под нижней зоной подъемника.
В приямке размещается нижняя часть механизма, зона загрузки, элементы крепления и пространство для обслуживания. Если приямок недостаточно глубокий, ковш не сможет нормально работать. Если он глубже, чем нужно, производитель будет платить больше за обслуживание. ПКН нельзя выбирать отдельно от фундамента. Его высота влияет не только на подачу материалов, но и на стоимость строительства.
Почему высота ПКН влияет на строительную часть?
Высота ПКН связана с траекторией ковша. Если точка разгрузки выше, подъемник становится длиннее или меняет геометрию. Вместе с этим меняется нижняя зона работы ковша. Часто это приводит к тому, что приямок приходится делать глубже.
На первый взгляд разница может казаться небольшой: 10–20 см по глубине. Но при этом увеличивается объем выемки грунта, высота стен приямка, площадь гидроизоляции, расход арматуры и бетона. Если площадка с водой, слабым грунтом или ограниченным доступом техники, то каждый лишний сантиметр увеличивает расходы.
Главная ошибка возникает на этапе выбора компоновки. Заказчик сравнивает цену оборудования, но не всегда видит, сколько потянет фундамент под эту схему. Поэтому высоту ПКН нужно оценивать вместе с отметками площадки и проектом приямка. Иначе можно сэкономить место в компоновке, но потерять деньги на строительстве.
Какие скрытые расходы появляются из-за глубокого приямка?
Глубокий приямок делает проект дороже не только за счет лишнего бетона. Чем ниже уходит конструкция, тем больше появляется работ, которые обычно не видны при первичном выборе оборудования.
Водоотвод. Приямок находится ниже уровня площадки, поэтому в него может попадать дождевая вода, талая вода, грязь и просыпь инертных материалов. Если не предусмотреть уклоны, дренаж или приямок для откачки, нижняя часть ПКН будет работать в сырой и загрязненной зоне.
Гидроизоляция. Чем глубже железобетонная конструкция, тем больше площадь контакта с грунтом. Если на площадке высокий уровень грунтовых вод, обмазочной защиты недостаточно. Тогда появляются дополнительные слои гидроизоляции, защита швов и водоотвод.
Устойчивость котлована. Для монтажа опалубки и армирования нужен рабочий зазор. Если грунт слабый или осыпается, требуются откосы или временное крепление стенок. Поэтому фактический объем котлована часто больше внутреннего объема приямка.

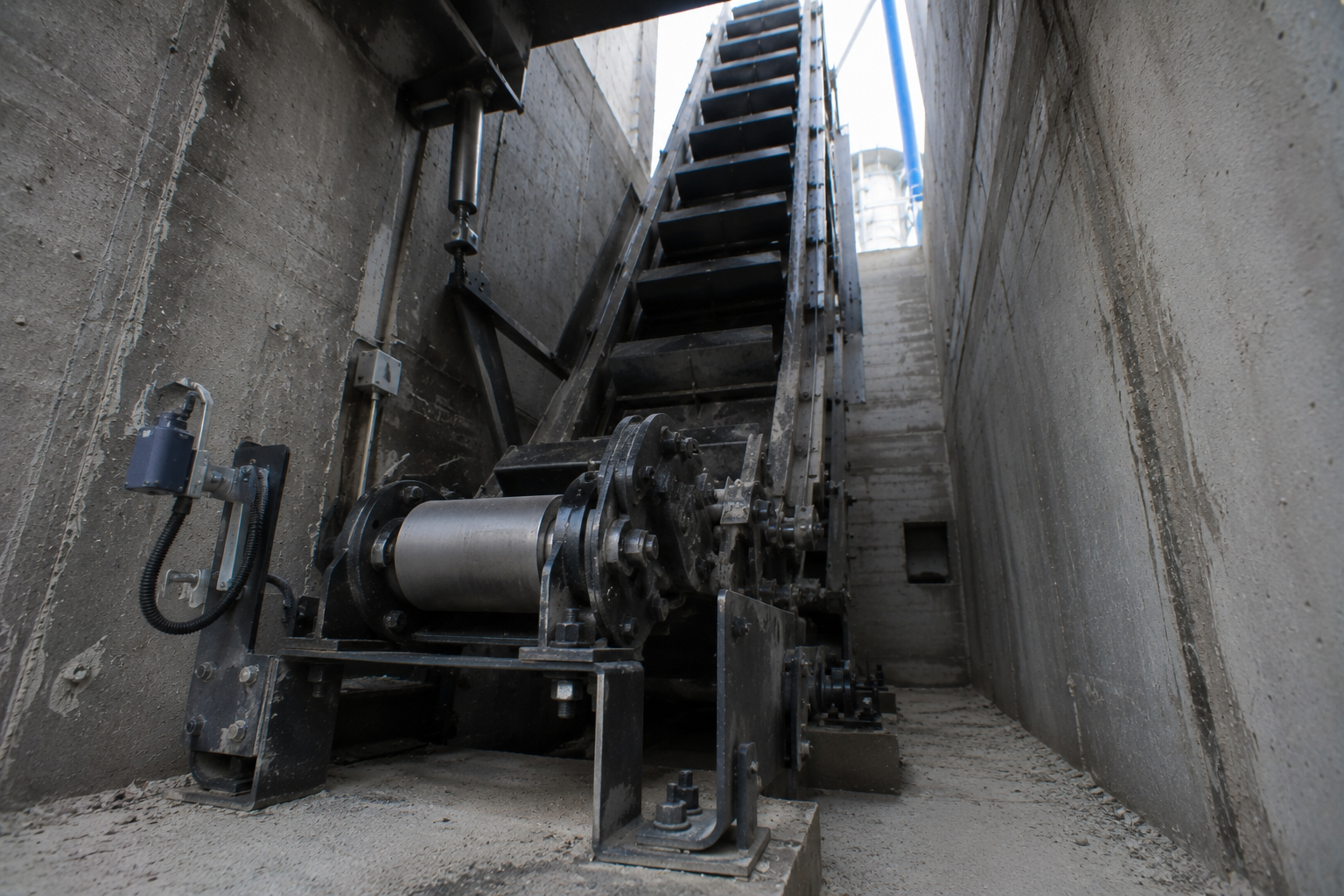

Эксплуатационный фактор. В глубоком приямке сложнее обслуживать нижний узел ПКН: очищать просыпи, проверять ролики, направляющие, крепления и датчики. Чем хуже доступ, тем выше риск, что обслуживание будут откладывать до поломки.
ПКН должен восприниматься как полноценное техническое сооружение. В нем должны быть учтены вода, грунт, доступ для обслуживания и безопасная работа персонала. И чем выше ПКН, тем дороже становится не только строительство, но и дальнейшая эксплуатация этого узла.
Как даже 10 см глубины влияют на экономику?
Дополнительные 10 см приямка кажутся мелочью, но только на чертеже.
Возьмем пример.
Приямок под ПКН имеет внутренний размер 3 × 4 м. Если его нужно углубить всего на 10 см, дополнительная выемка грунта составит:
3 × 4 × 0,1 = 1,2 м³ грунта

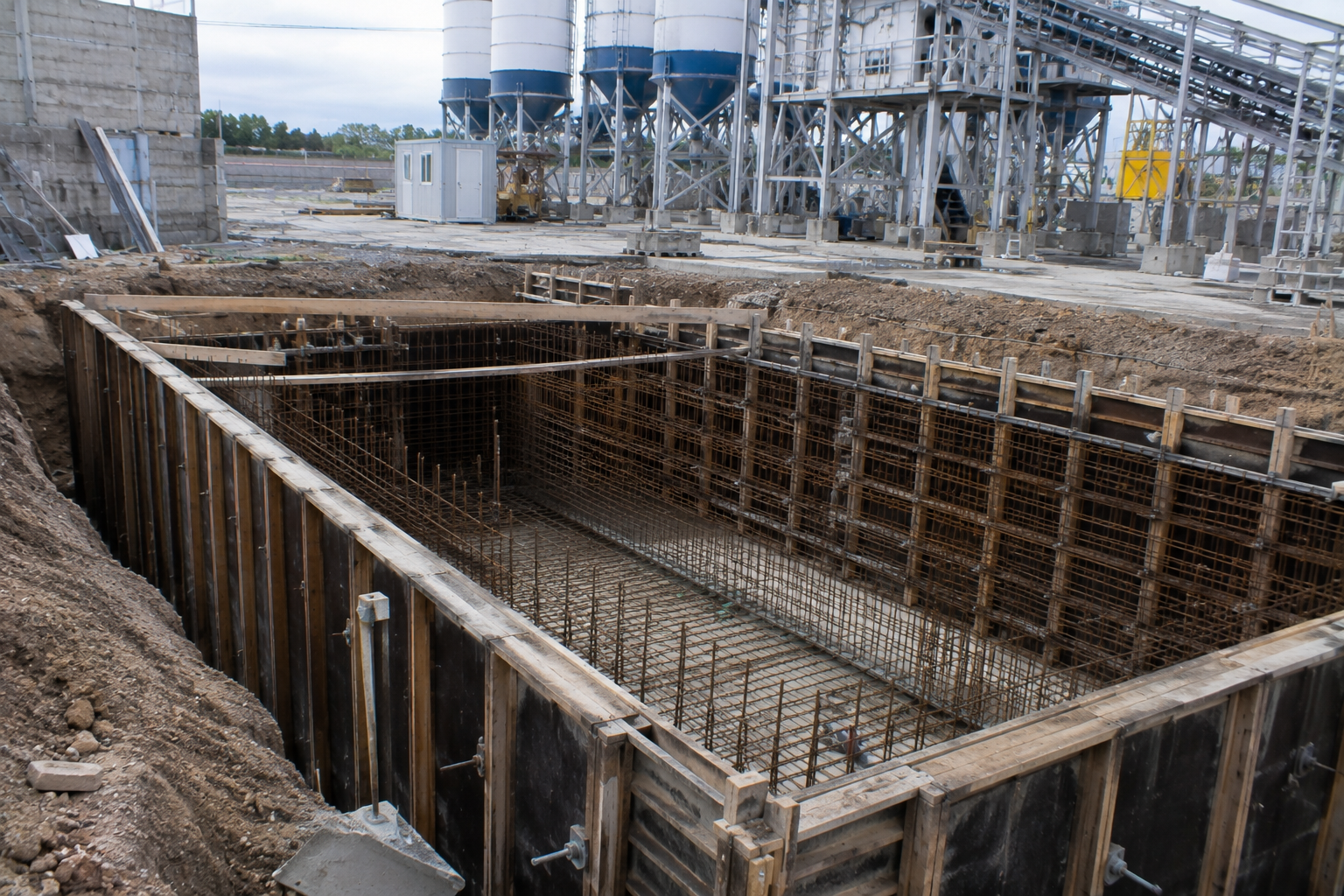

В реальности котлован делают шире, так как нужен доступ для опалубки, армирования и площадка для работы людей.
Теперь бетон. Если периметр приямка 14 м, толщина стены 250 мм, а глубина увеличилась на 10 см, только на стены потребуется:
14 × 0,25 × 0,1 = 0,35 м³ бетона
Плюс прибавляется гидроизоляция по стенам:
14 × 0,1 = 1,4 м²
Если считать по минимальному набору работ, каждые лишние 10 см глубины дают:
-
выемка грунта — 1,2 м³;
-
бетон стен — 0,35 м³;
-
гидроизоляция — 1,4 м²;
-
дополнительная арматура;
-
опалубка;
-
вязка, заливка, обратная засыпка.
Теперь переведем это в деньги.
Если взять средние цифры:
-
земляные работы и вывоз грунта — 1 500–2 500 р/м³;
-
бетон с доставкой и укладкой — 9 000–13 000 р/м³;
-
гидроизоляция — 700–1 500 р/м²;
-
арматура, опалубка и работа — еще примерно 3 000–6 000 рублей на такой добавочный объем,
то каждые дополнительные 10 см глубины могут дать ориентировочно:
-
грунт: 1 800–3 000 рублей;
-
бетон: 3 150–4 550 рублей;
-
гидроизоляция: 980–2 100 рублей;
-
арматура, опалубка, работы: 3 000–6 000 рублей.
Итого: примерно 9 000–15 000 рублей за каждые 10 см только на небольшом приямке 3 × 4 м.
Если из-за высоты ПКН приямок нужно углубить не на 10, а на 50 см, сумма уже может вырасти до 45 000–75 000 рублей.
В реальном производстве делают и глубже, если есть водоотлив, усиленная гидроизоляция, крепление стенок котлована или работа в сложном грунте.
Как выбрать высоту ПКН без переплаты?
Высоту ПКН нельзя выбирать отдельно от фундамента. Нужно смотреть всю траекторию ковша: где он принимает материал, на какой отметке разгружается, сколько времени идет вверх и вниз, есть ли доступ к нижнему узлу для очистки и обслуживания.
ПКН должен быть минимально достаточным. Если ковш уже успевает подать инертные в цикл смесителя, лишняя высота не дает эффекта. Она только увеличивает путь ковша, глубину приямка и нагрузку на строительную часть.
Перед выбором высоты нужно проверить:
-
высоту загрузки смесителя;
-
расположение дозатора инертных;
-
объем и цикл работы ковша;
-
глубину и габариты приямка;
-
доступ для обслуживания нижнего узла;
-
отметки площадки;
-
альтернативные варианты компоновки.
В скиповых механизмах ковш работает не сам по себе, а в цикле. Производительность зависит не только от объема ковша, но и от времени загрузки, подъема, разгрузки и возврата. Если из-за лишней высоты путь ковша увеличивается, часть запаса по циклу может уйти на холостой ход, а не на выпуск бетона. Скиповые подъемники в целом работают по этому принципу: саморазгружающийся ковш движется по направляющим и поднимает сыпучий материал к точке разгрузки.
Иногда более низкий подъемник с правильно подобранной отметкой смесителя и дозатора дает тот же производственный результат, но требует меньшего приямка и дешевле в строительстве.
Что уточнить у поставщика перед выбором ПКН?
Перед покупкой ПКН важно запросить не только цену подъемника, но и данные, которые влияют на фундамент и монтаж.
У поставщика стоит уточнить:
-
какая будет отметка загрузки смесителя;
-
какая нужна высота разгрузки ковша;
-
какой будет глубина приямка;
-
какие габариты приямка нужны под ковш и обслуживание;
-
какой будет траектория движения ковша;
-
есть ли возможность уменьшить высоту ПКН без потери производительности;
-
какие требования к фундаменту и закладным;
-
как будет организован доступ к нижнему узлу для очистки и ремонта;
-
есть ли альтернативная компоновка с меньшим заглублением.
Главный вопрос здесь не «сколько стоит ПКН», а сколько будет стоить решение целиком: подъемник, приямок, фундамент, земляные работы, бетон, гидроизоляция, монтаж и дальнейшее обслуживание.
Например, два ПКН могут стоить примерно одинаково, но один потребует приямок 1,2 м, а второй — 1,6 м. На стройке это дополнительные кубометры грунта и бетона, больше гидроизоляции, сложнее водоотвод и дороже монтаж.
Резюме
Высокий ПКН не всегда делает бетонный завод лучше. Если подъемник уже обеспечивает нормальную загрузку смесителя и укладывается в цикл работы БСУ, лишняя высота не дает плюса. Зато она может увеличить глубину приямка. А это дополнительные земляные работы, бетон, арматура, опалубка, гидроизоляция, водоотвод и более сложное обслуживание нижнего узла.
Поэтому ПКН нужно выбирать под компоновку завода. Важно считать не только цену подъемника, а всю стоимость: оборудование, фундамент, приямок, монтаж и эксплуатацию.
