Расход цемента может расти даже без изменения рецептуры. Весы откалиброваны, АСУ работает, тензодатчики исправны, но навески всё равно становятся нестабильными.
Часто проблема находится в механизме подачи — шиберном затворе.
Разбираемся, как это работает и как обнаружить проблему.
Почему проблема не всегда в весах?
Если навески плавают, проверять нужно не только тензодатчики и АСУ,. Весы фиксируют массу, но не управляют тем, как материал поступает в дозатор. За подачу отвечает механика: затвор, привод, уплотнения, направляющие, пневматика.
Если шибер закрывается неплотно, цемент может продолжать поступать уже после команды остановки. Для АСУ команда выполнена, но фактически между ножом и седлом остаётся зазор. Через него материал просыпается в дозатор и увеличивает навеску.
Суть в потери герметичности из-за увеличения зазоров между ножом и седлом. При работе в абразивной среде такие зазоры постепенно растут, а вместе с ними увеличивается и риск ошибки дозирования.
Как шибер влияет на дозирование?
Шибер влияет на дозирование через три вещи:
1. Полный ход ножа.
Затвор должен доходить до конечного положения. Если нож не дошёл до конца, остается щель. При ходе 400 мм недоход всего на 1 мм уже может привести к заметному пропусканию материала.
2. Зазор между ножом и седлом.
При износе ножа, корпуса или уплотнений затвор теряет герметичность. Через зазор цемент может просыпаться после закрытия. Это критично для цемента и минеральных добавок: материал мелкий, текучий, хорошо проходит даже через небольшой зазор.
3. Повторяемость закрытия.
Для точного дозирования важно, чтобы шибер каждый цикл закрывался одинаково. Если есть люфт, перекос или заедание, один замес получает нормальную дозу, другой — перевес. Отсюда и появляется «плавающая» навеска, которую оператор пытается исправить вручную.
Как изнашивается шиберный затвор?

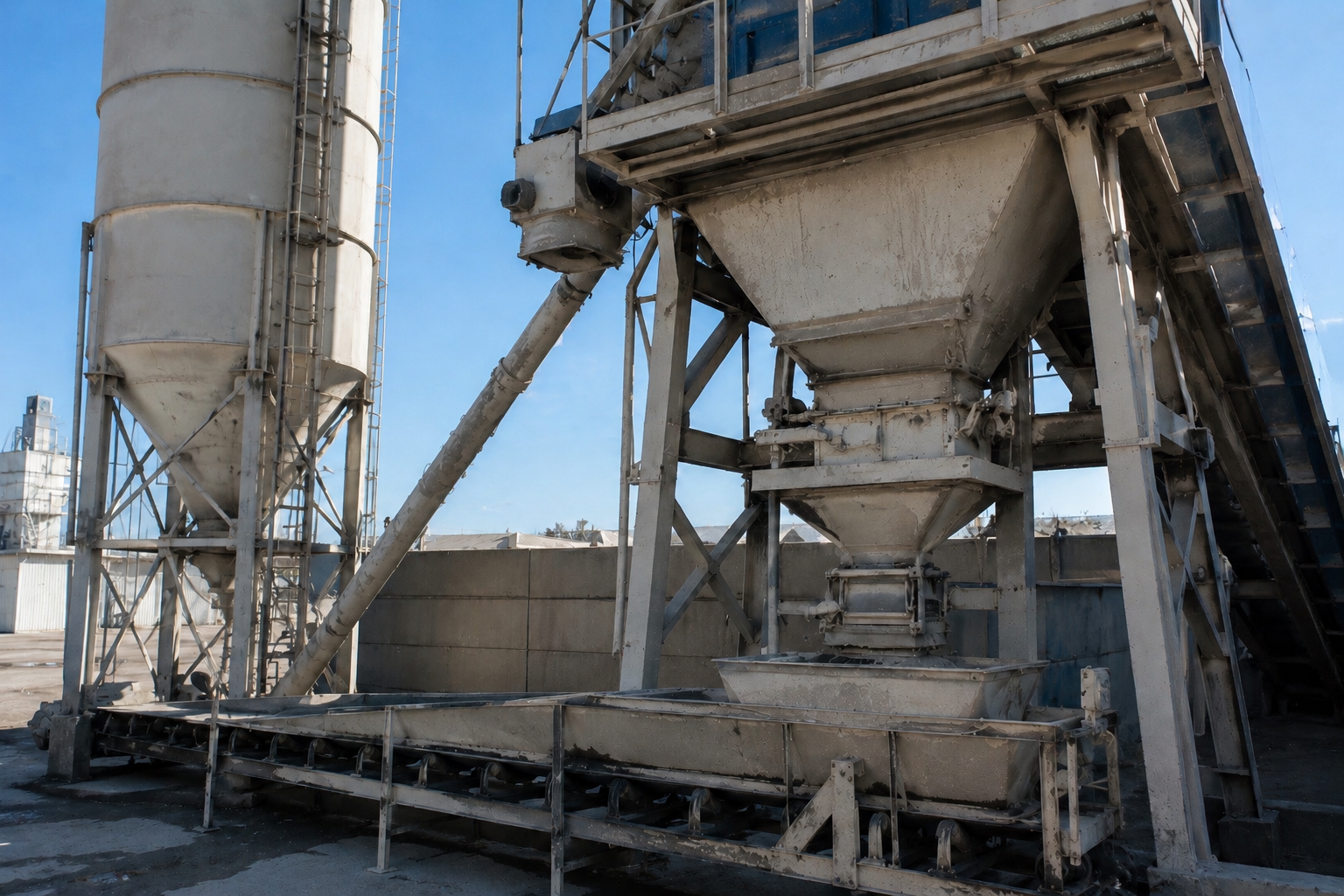

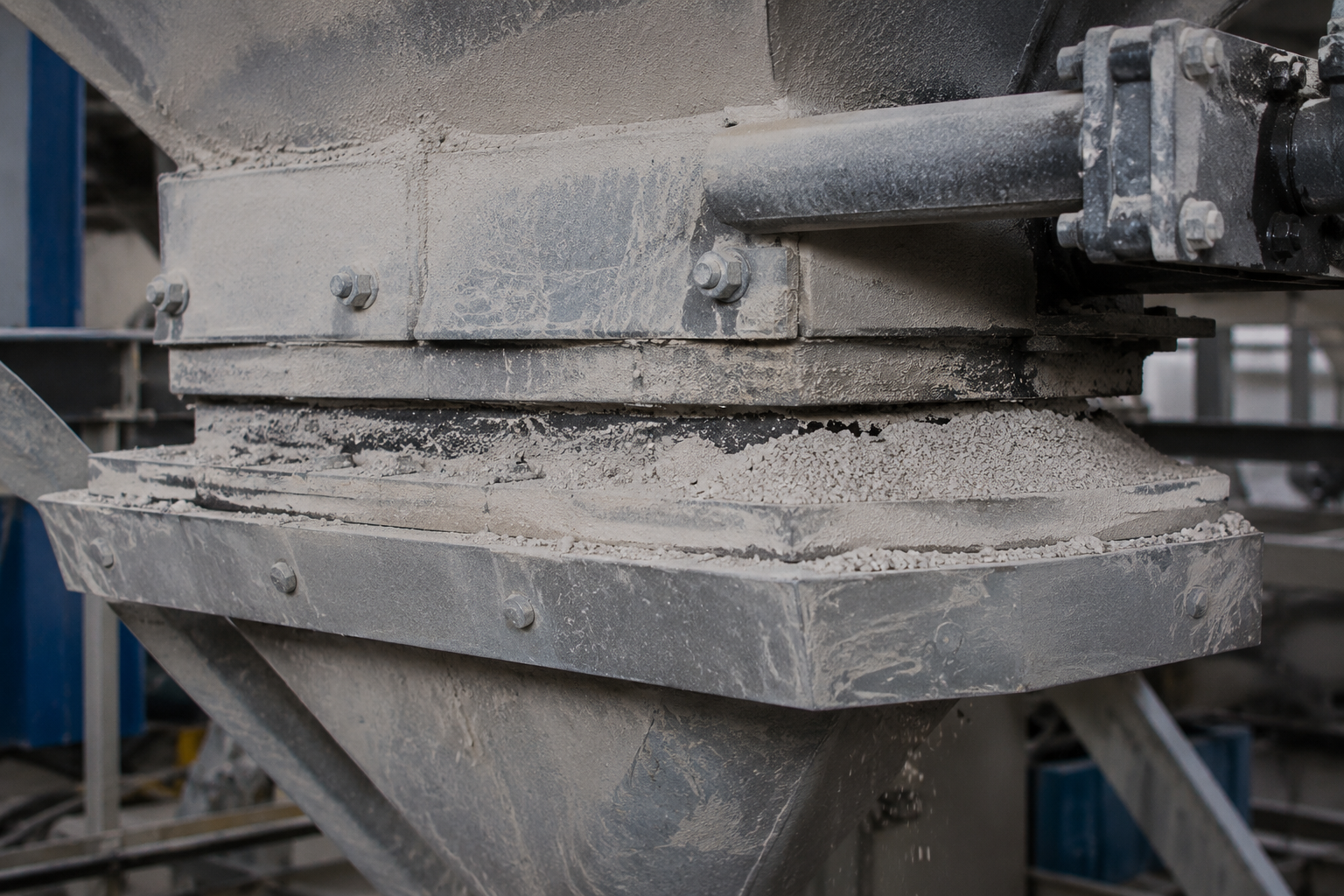

Шибер изнашивается от условий работы. На БСУ он постоянно контактирует с цементом, пылью, песком, мелкими фракциями и вибрацией. Поэтому проблема обычно развивается медленно: сначала появляется небольшой люфт, потом просыпь, затем нестабильная навеска.
Основные причины три.
Абразивный износ.
Цементная пыль и мелкие твердые частицы работают как наждак. Они постепенно стачивают нож, седло и уплотнения. В результате между деталями появляется зазор, затвор хуже держит поток, а цемент начинает проходить там, где раньше перекрытие было плотным. В файле это описано как один из главных факторов потери герметичности в сухих сыпучих средах.
Механический износ.
Затвор работает в цикле: открылся, закрылся, снова открылся. Если есть перекос, вибрация, загрязнение направляющих или ударные нагрузки, нож начинает двигаться не по штатной траектории. Он может закрываться с задержкой, подклинивать или не доходить до крайнего положения.
Износ уплотнений.
Уплотнения принимают на себя трение при каждом ходе ножа. Со временем они теряют плотность прилегания. Износ мягких уплотнений приводит к снижению давления при перекрытии и утечке мелкодисперсной пыли.
Важный момент: нужно, чтобы затвор не просто дошел до положения «закрыто», а перекрыл поток без остаточной просыпи. Именно здесь износ превращается в перерасход цемента.
Как небольшой зазор превращается в перерасход цемента?
Опасность не только в крупной просыпи, которую видно сразу. Чаще проблема начинается с небольшой, но постоянной утечки.
Посмотрим расчет: при ширине ножа 1 м и зазоре 0,5 мм площадь утечки составляет 0,0005 м².
При высоте столба материала 1 м это может дать около 1,47 кг сыпучего материала за 60 секунд.
На одном замесе это может выглядеть незначительно. Но на БСУ ошибка повторяется десятки раз в день.
Пример:
-
Завод выпускает 5 000 м³ бетона в месяц.
-
Средний перевес цемента — 5 кг/м³.
-
5 000 × 5 кг = 25 тонн цемента в месяц.
При цене цемента 7 000 рублей за тонну это 175 000 рублей в месяц, или 2,1 млн рублей в год.
И это только перерасход цемента. Без учета простоев, ручных корректировок, нестабильности смеси и повторной диагностики.
Как понять, что проблема в шибере?
Проверять затвор нужно, если:
-
расход цемента вырос, а рецептура не менялась;
-
навески отличаются от замеса к замесу;
-
оператор вручную корректирует дозы;
-
после закрытия затвора масса на весах ещё растёт;
-
под затвором появляется цементная пыль;
-
затвор закрывается с задержкой или рывком;
-
повторная калибровка весов не решает проблему.

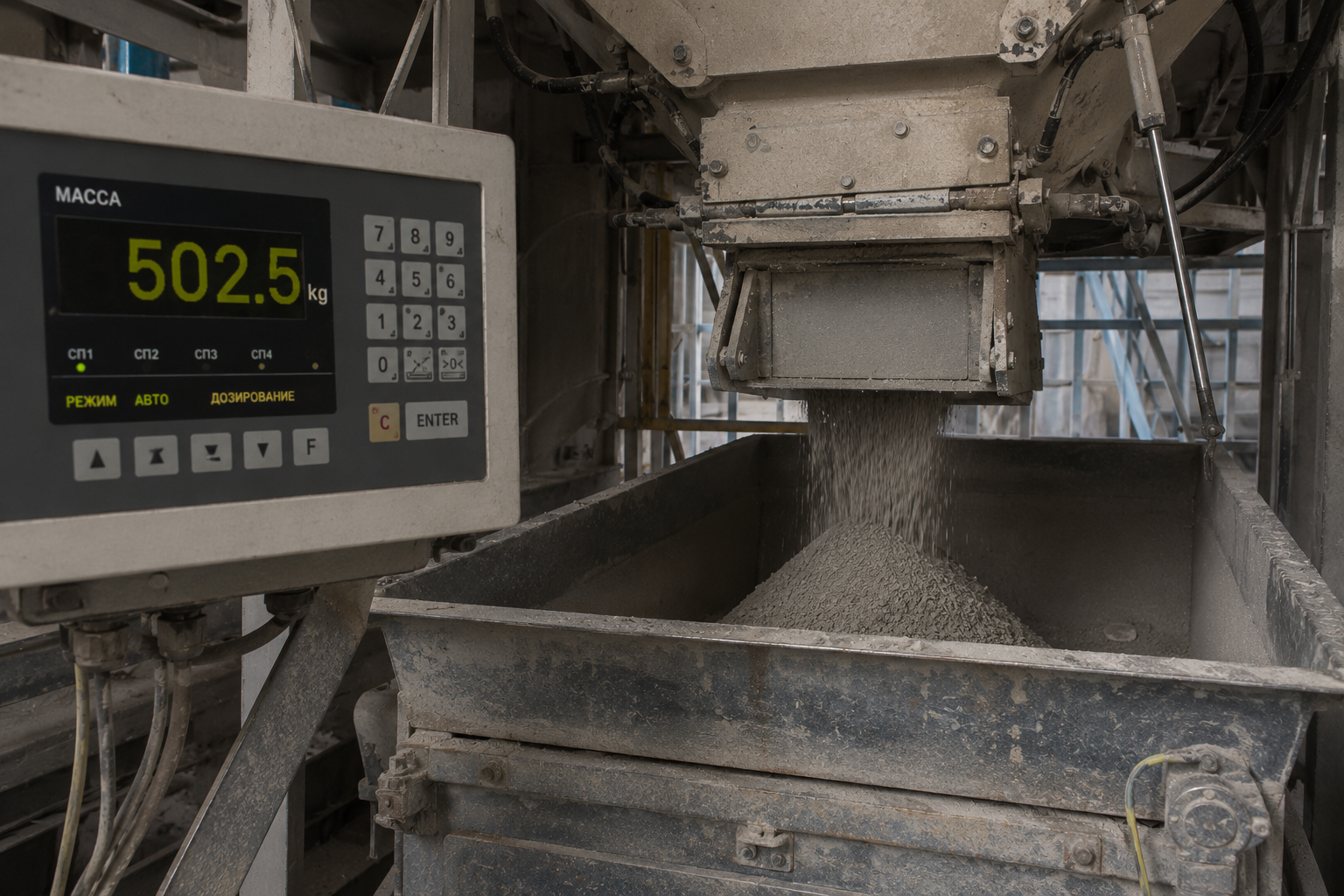

Отдельный признак: «хвост» после закрытия. Если команда на остановку подачи уже прошла, а масса продолжает увеличиваться, нужно смотреть на перекрытие.
Что проверять при диагностике?
Диагностика должна идти по всему узлу дозирования.
Проверяют:
-
состояние ножа и седла;
-
износ уплотнений;
-
зазор между ножом и седлом;
-
полный ход затвора;
-
работу концевых датчиков;
-
давление в пневмосистеме;
-
люфт штока и привода;
-
следы просыпи и цементной пыли;
-
фактическую массу дозы после команды закрытия.

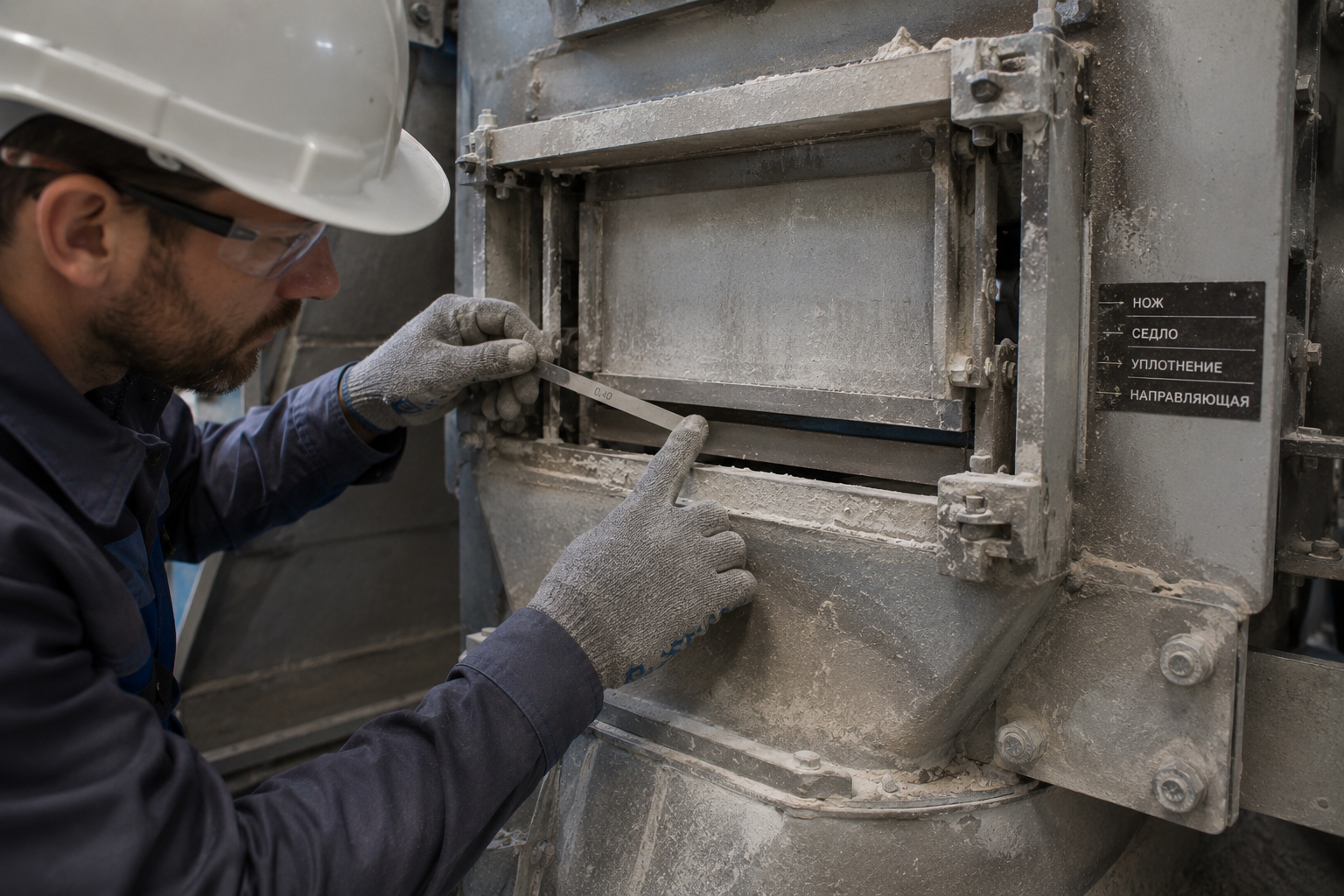

Рекомендуются концевые датчики, сверка фактической массы с уставкой, визуальный осмотр ножа и уплотнений, а также измерение зазоров щупами или микрометром.
Главная задача диагностики — понять, где появляется ошибка: в весовом контуре, в АСУ или в механике подачи.
Когда достаточно ремонта, а когда нужна замена?
Ремонт помогает, если проблема в уплотнениях, загрязнении направляющих, настройке хода или пневматике.
В таком случае можно восстановить плотность закрытия без замены всего узла. Например, в замена седлового уплотнения может занимать около 30–40 минут.
Замена затвора нужна, если:
-
изношен нож;
-
нарушена геометрия корпуса;
-
есть перекос;
-
затвор регулярно закусывает;
-
после регулировки сохраняется нестабильная навеска;
-
уплотнения меняют, но просыпь возвращается.
Здесь важно не тянуть до аварийной остановки. Небольшой износ дешевле устранить, чем месяцами компенсировать его перерасходом цемента.
Вывод
Износ шиберного затвора напрямую влияет на точность дозирования. Даже исправные весы и АСУ не компенсируют утечку через неплотно закрытый затвор.
Специалисты «ТензоТехСервис» проводят диагностику узлов дозирования БСУ, проверяют состояние оборудования, чтобы найти причину нестабильной работы и восстановить точность дозирования.
