Датчики уровня материалов в различных видах силосов

Вибрационные сигнализаторы уровня

Назначение

Сигнализаторы уровня серии СКАТ относятся к классу вибрационных датчиков уровня. В настоящее время, вибрационные датчики признаны наиболее надежными для решения задач контроля уровня различных сред.

Принцип действия

Вибрирующая на резонансной частоте вилка (амплитуда до 3мм) или штыревой вибрирующий резонатор размещаются в необходимой части бункера с помощью удлинительной штанги. При демпфировании вилки или штыревого резонатора материалом колебания срываются, что фиксируется электронным блоком, формирующим сигнал аварии (встроенное в блок реле). При освобождении резонатора колебания возобновляются. В качестве приводов резонатора используются специальные пьезокерамические элементы. Высокая добротность системы обеспечивает запуск колебаний резонаторов даже с налипшим материалом (в случае использования датчика для контроля уровня смол и паст).

Виды сигнализаторов уровня

• Сигнализатор уровня мелкодисперсных материалов (песок, цемент, мука, зерно, шроты, комбикорма);
• Сигнализатор уровня гранулообразных материалов (отсевы, гранулы, дробь, окатыши);
• Сигнализатор уровня кусковых материалов (щебенка, гравий, агломерат, керамзит, опил, щепа);
• Сигнализатор уровня жидкостей с плотностью от 0,5 до 2,5г/см3 (вода, щелочи, кислоты, растворители, пасты, пульпы, смолы, масла, суспензии, эмульсии).

Рис.1 Сигнализатор уровня с резонирующей вилкой для сыпучих материалов.

Рис.2 Сигнализатор уровня со штыревым резонатором для сыпучих материалов.

Рис.3 Сигнализатор уровня с резонирующей вилкой для сыпучих сильноналипающих материалов.

Рис.4 Сигнализатор уровня универсальный с резонирующей вилкой для жидкостей.

Рис.5 Сигнализатор уровня с резонирующей вилкой для  жидкостей (установка в ёмкости под давлением).

Рис. 6 Сигнализатор уровня со штыревым резонатором. Материал штанги и чувствительного элемента - фторопласт (для агрессивных сред).

Технические характеристики

• Напряжение питания: 220В, 50Гц или 24В постоянного тока;
• Выход – сухой контакт или открытый коллектор;
• Потребляемая мощность: 5Вт;
• Наличие индикатора состояния датчика;
• Диапазон рабочих температур:
• Чувствительного элемента: от -45⁰С до +260⁰С
• Блока электроники: от -45⁰С до +80⁰С

Ротационные (лопастные) датчики уровня.

Назначение

Ротационные (лопастные) индикаторы уровня предназначены для указания уровня материала в сборнике, бункере или силосе с использованием вращательного движения.

Принцип действия

Чувствительный элемент сигнализатора представляет собой лопасть, приводимую в движение встроенным электродвигателем. Пока датчик свободен от материала, лопасть вращается. Как только уровень достигает лопасти, она останавливается, внутри датчика срабатывает конечный выключатель, двигатель лопасти отключается и одновременно с этим на выходе появляется сигнал (сухой контакт) о достижении данного уровня. Как только чувствительный элемент освобождается, лопасть снова приходит в движение.

Сигнализаторы, устанавливаются сверху или сбоку и, как правило, используются для материалов с плотностью от 0,5 г/см³ до 2,0 г/см³.

Технические характеристики и достоинства

• Напряжение питания по выбору от 24В до 220В (постоянное и переменное);
• Экономичность;
• Простота установки (стандартное крепление).

Тросовые (буйковые) датчики уровня

Назначение

Предназначен для следящего измерения уровня любых сыпучих материалов в различных видах силосов и сборников.

Принцип действия

При помощи следящего электропривода, трос с грузом (лента) опускается до поверхности материала и остаётся там в покое. Далее, при изменении уровня материала, меняется натяжка троса и следящий привод, соответственно разматывает или подматывает катушку с тросом (лентой). В соответствии с исполнением уровнемера, на выходе формируется сигнал о состоянии уровня.

Технические характеристики и достоинства

• напряжение питания по выбору от 24В до 220В (постоянное и переменное);
• простота установки;
• выходной сигнал по выбору: (MODBUS, 4-20мА);
• класс защиты IP66;
• диапазон рабочих температур: от -45⁰С до +80⁰С;
• простота установки.

Лазерные датчики уровня (положения)

Назначение

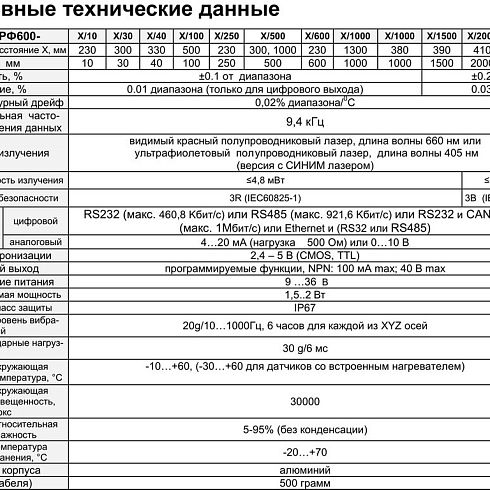

Лазерный датчик положения типа RF предназначен для определения расстояния до объекта с погрешностью до 0,2%. Подробный технические характеристики датчиков данного типа указан в таблице. Датчики данного типа могут быть применены в системах объёмного или объёмно-весового дозирования. По заказу, в зависимости от запылённости измеряемой среды, оснащаются лазером различной мощности.

Принцип действия

Датчик положения оснащен лазером передатчиком и фотоприёмником. Встроенная система измерения и вычисления, по положению луча на приемной линзе определяет расстояние от датчика до поверхности измеряемого материала.
