Производительность шнека и привод: практический расчет для бетонного завода

На бетонном заводе шнековый транспортер определяет, сколько цемента реально поступит в дозирование за единицу времени.

Ошибка в расчёте приводит к снижению цикла, перегрузке привода или нестабильной подаче материала. В этой статье разберем, как выполняется расчет шнекового транспортера и по какой логике подбирается привод, чтобы система работала стабильно и предсказуемо.

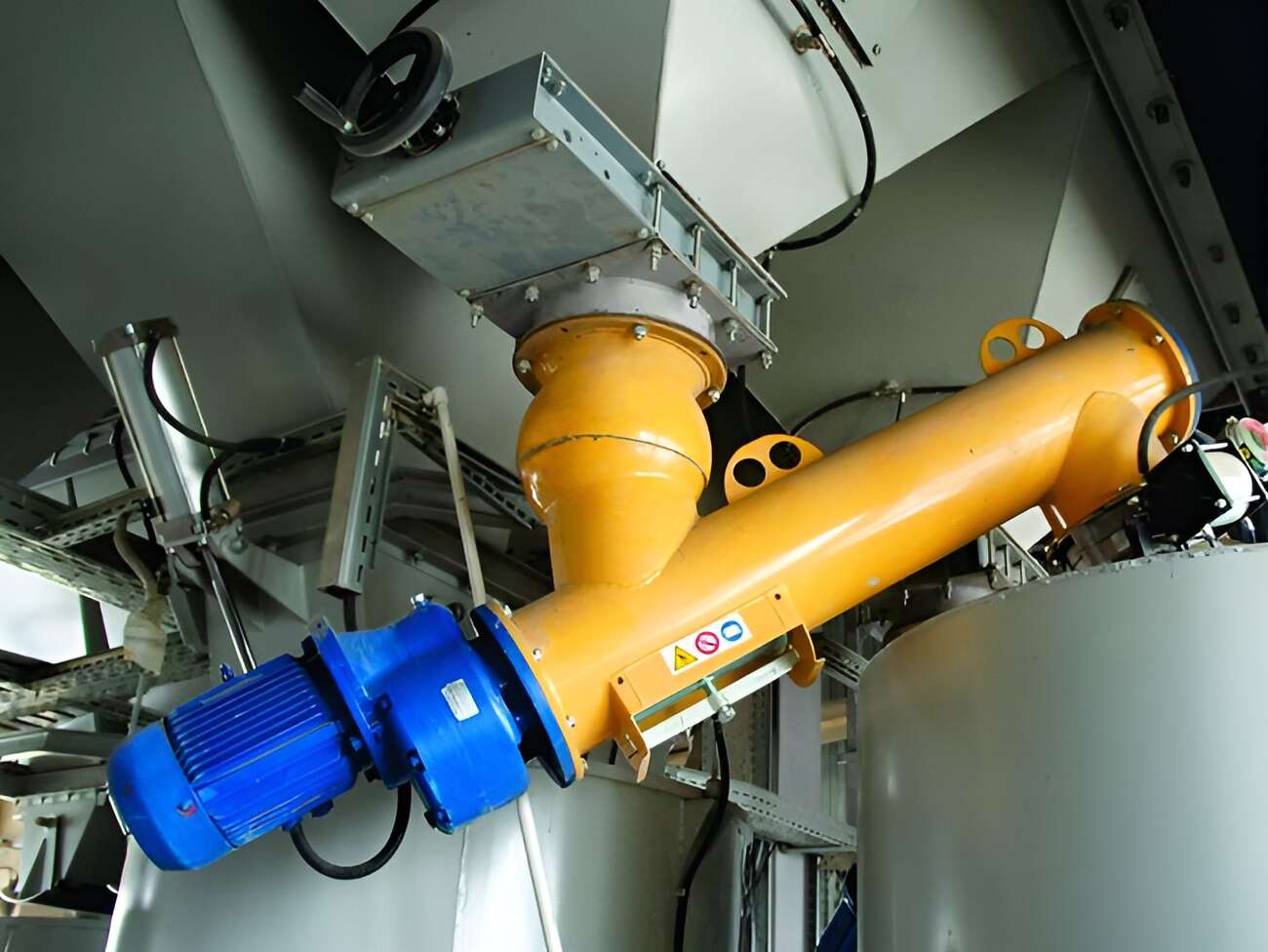

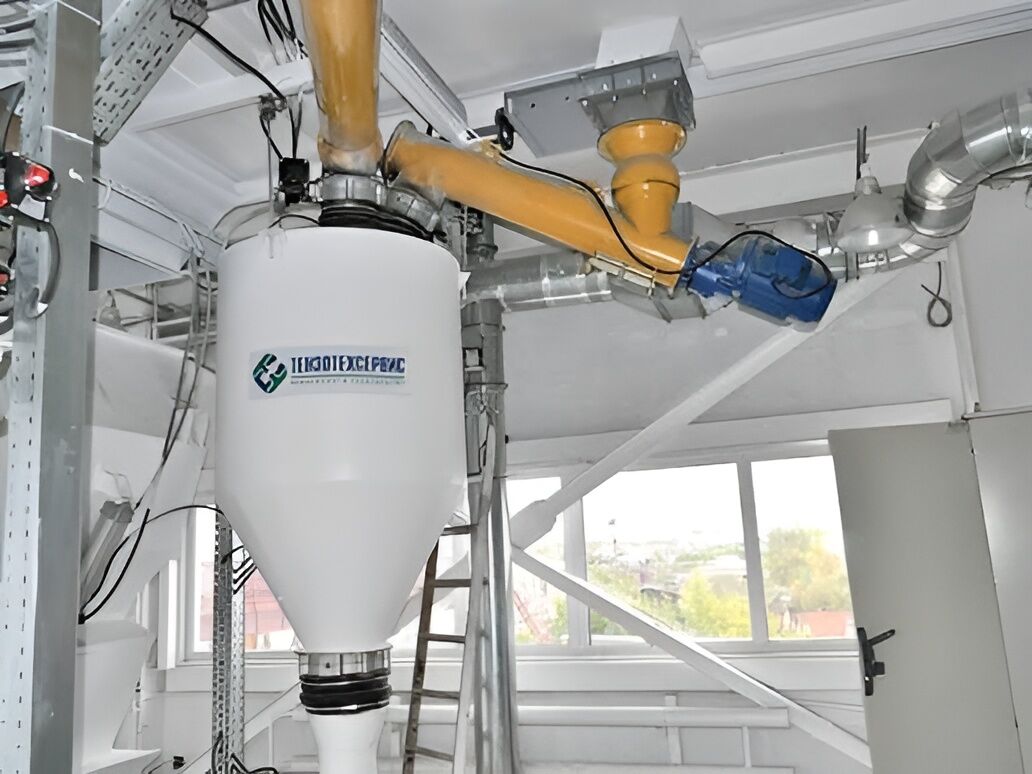

Роль шнекового транспортера в системе бетонного завода

Шнековый транспортер (винтовой конвейер) — это элемент, который обеспечивает управляемую подачу цемента из силоса в дозирующий узел. Он не просто перемещает материал, а формирует стабильный поток, от которого зависит точность и повторяемость цикла.

По сути, винтовой конвейер задаёт темп подачи. Если его производительность шнека ниже требуемой, цикл приготовления смеси увеличивается. Если выше — система дозирования работает нестабильно, возрастает нагрузка на привод и редуктор.

Важно понимать различие:

• шнековый транспортер отвечает за перемещение материала;


• шнековый питатель обеспечивает равномерную и управляемую подачу в узел взвешивания.

Это означает, что шнек для сыпучих материалов должен быть рассчитан под фактическую производительность линии, длину трассы, угол установки и характеристики цемента.

Именно от этих параметров зависит корректный расчет шнекового транспортера и дальнейший подбор привода.

Производительность шнека: из чего она складывается

Производительность шнекового транспортера — это объём материала, который он может передать за единицу времени. Её измеряют в т/ч или кг/мин.

Производительность шнека определяется не только скоростью вращения. На неё одновременно влияют несколько параметров.

1. Диаметр шнека

Чем больше диаметр, тем больше материала может находиться внутри корпуса за один оборот. Диаметр напрямую влияет на потенциальную производительность.

2. Шаг витка

Шаг — это расстояние между витками. Чем больше шаг, тем больший объем материала перемещается за один оборот. Однако увеличение шага без расчёта может привести к нестабильности подачи.

3. Частота вращения

Рост оборотов увеличивает производительность шнекового транспортера. Но при работе с цементом слишком высокая скорость может приводить к уплотнению материала и дополнительной нагрузке на привод.

4. Насыпная плотность материала

Для цемента и других порошков насыпная плотность определяет массу, которая перемещается при том же объёме.

5. Коэффициент заполнения

Шнек никогда не работает со 100% заполнением. Реальный коэффициент зависит от типа материала и режима работы. Для цемента он ниже, чем для инертных.

6. Длина и угол наклона

С увеличением длины растет сопротивление перемещению. При наклонной установке фактическая производительность шнека снижается по сравнению с горизонтальной схемой.

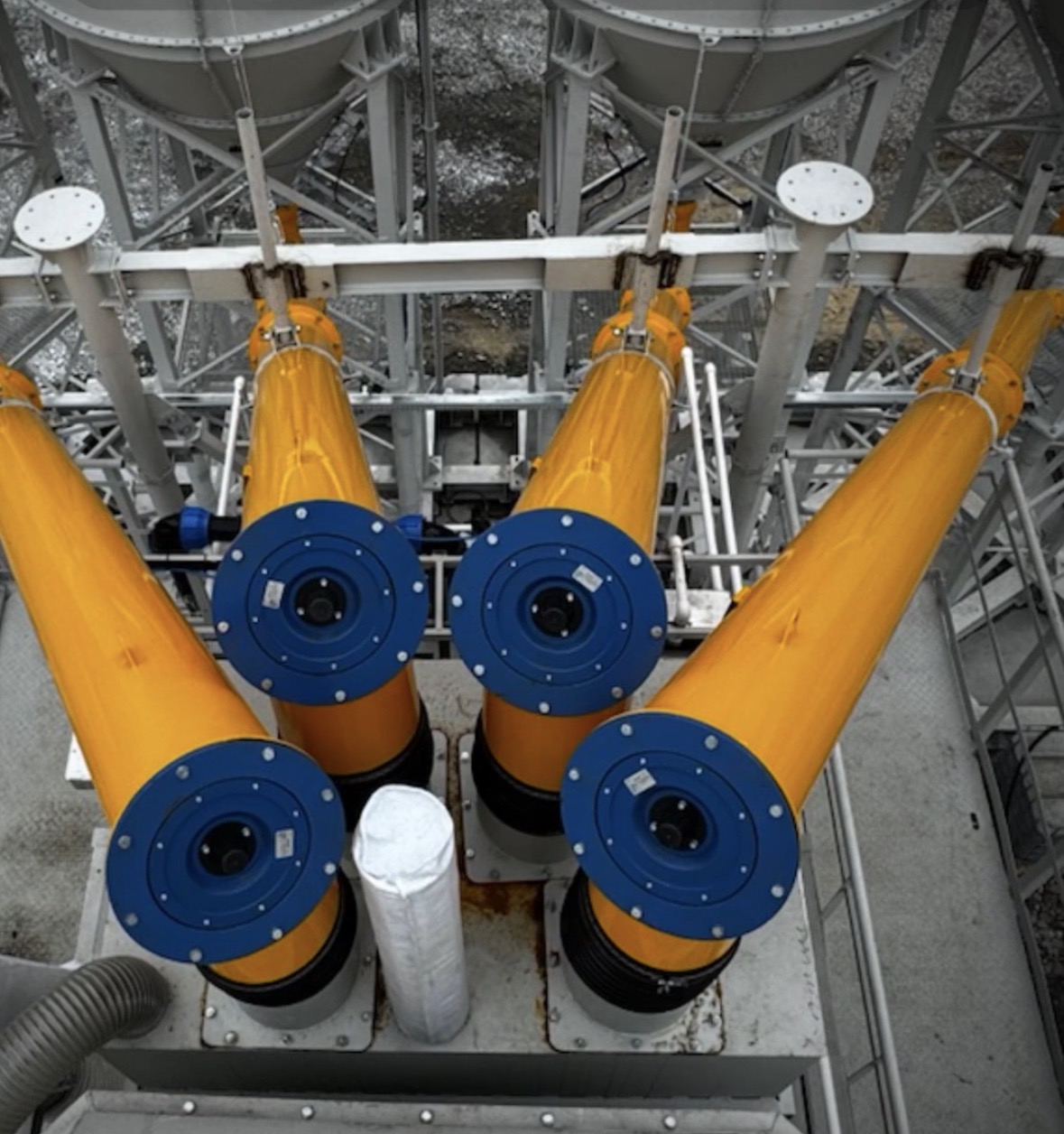

Расчет шнекового транспортера: формула и понятный пример

Логика расчёта всегда одна: сначала задаём сколько материала нужно подать, потом считаем, сможет ли это обеспечить выбранный винтовой конвейер и привод.

1) Сначала считаем требуемую подачу

Если шнек работает на цемент для бетонного завода, целевая подача обычно считается от потребности линии.

Пример:

Производительность завода — 60 м³/ч.

Расход цемента — 300 кг на 1 м³.

Тогда требуемая подача цемента:

Q = 60 × 300 = 18 000 кг/ч = 18 т/ч

Это и есть целевое значение для расчёта шнекового транспортера.

2) Формула производительности шнека

Производительность шнека считают как объем материала, который шнек «проталкивает» за время работы, с учётом того, что шнек не заполняется полностью.

Объемная производительность:

Qv = A × S × n × φ

где:

• A — площадь сечения внутри корпуса (м²)


• S — шаг витка (м)


• n — скорость вращения (об/мин)


• φ — коэффициент заполнения (доля от 0 до 1)

Дальше переводим объём в массу:

Qm = Qv × ρ, где ρ — насыпная плотность материала (т/м³ или кг/м³).

3) Как использовать формулу на практике

Возвращаемся к нашему примеру: нам нужно 18 т/ч цемента.

1. При насыпной плотности цемента 1,2 т/м³ требуемая объемная подача составит:

Qv = 18 / 1,2 = 15 м³/ч,

или 0,25 м³/мин.

2. Дальше принимаем типовой шнек для цемента (например, Ø219 мм), откуда и получаем:

• площадь сечения A = 0,037 м²;

• шаг витка S = 0,2 м;

• коэффициент заполнения φ = 0,3.

3. Подставляем в формулу:

0,25 = 0,037 × 0,2 × n × 0,3

Отсюда n ≈ 112 об/мин

То есть для подачи 18 т/ч цемента в этом примере нужен шнек, работающий примерно на 110–115 об/мин.

Расчет показывает конкретный результат: какой расход должен обеспечить шнек и при каких оборотах он сможет это сделать. Уже после этого подбирают привод по моменту, длине трассы и углу установки, чтобы оборудование работало без перегрузки.

Как подобрать привод для шнекового транспортера

После расчета производительности шнека важно правильно подобрать привод. Ошибка здесь стоит дорого: либо шнек «не тянет», либо оборудование работает с перегрузкой и быстрее выходит из строя.

С чего начать?

1. Зафиксировать требуемую подачу

   Если бетонный завод потребляет 18 т/ч цемента, привод должен обеспечивать стабильную работу именно на этой нагрузке, а не «примерно».


2. Уточнить длину и угол установки

   Шнеки разной длины при одинаковой производительности требуют разного крутящего момента. Даже при небольшом наклоне нагрузка на привод возрастает, а фактическая подача снижается.


3. Учитывать плотность материала

   Цемент с разной насыпной плотностью даёт разную нагрузку на вал. При уплотнении в трубе сопротивление растёт, и это должно быть заложено в расчет.


4. Определить режим работы

   Если шнек запускается десятки раз за смену, важно учитывать пусковой момент. Частые пуски сильнее нагружают редуктор, чем равномерная непрерывная работа.

Почему нельзя просто «поставить помощнее?

Недостаточная мощность приводит к перегреву двигателя и ускоренному износу редуктора. Это лишняя нагрузка на вал, подшипники и повышенное энергопотребление. Привод должен работать в расчетном диапазоне оборотов и момента, а не «на пределе» и не «с двойным запасом».

Правильная последовательность всегда одна:

1. Рассчитать производительность шнека.


2. Учесть длину и угол.


3. Определить нагрузку.


4. Подобрать двигатель и редуктор под расчётный момент.

Резюме

Шнековый транспортер на бетонном заводе — это элемент, от которого зависит стабильность дозирования и ритм всей линии. Если производительность шнека рассчитана неверно или привод подобран формально, система подачи начинает работать с перегрузками или провалами.

Грамотный расчет шнекового транспортера строится на конкретных данных: подача в т/ч, длина трассы, угол установки, плотность материала и режим работы. Только после этого подбирается диаметр, шаг витка и привод с нужным крутящим моментом.

Такой подход позволяет:

• обеспечить расчетную производительность шнекового транспортера;


• исключить перегрев и преждевременный износ редуктора;


• сохранить точность дозирования цемента;


• избежать простоев и внеплановых ремонтов.
