Зачем нужен Пневмокамерный Насос?

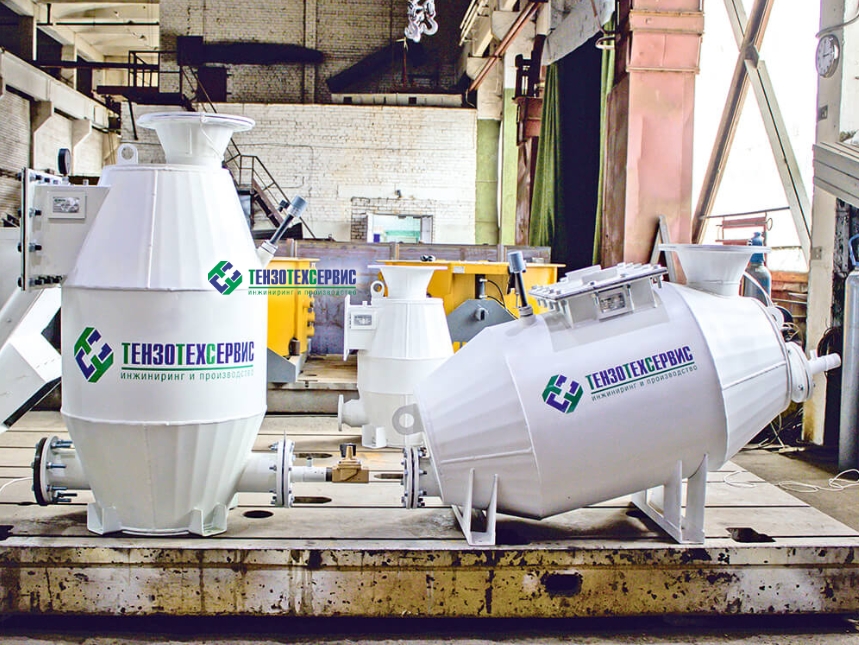

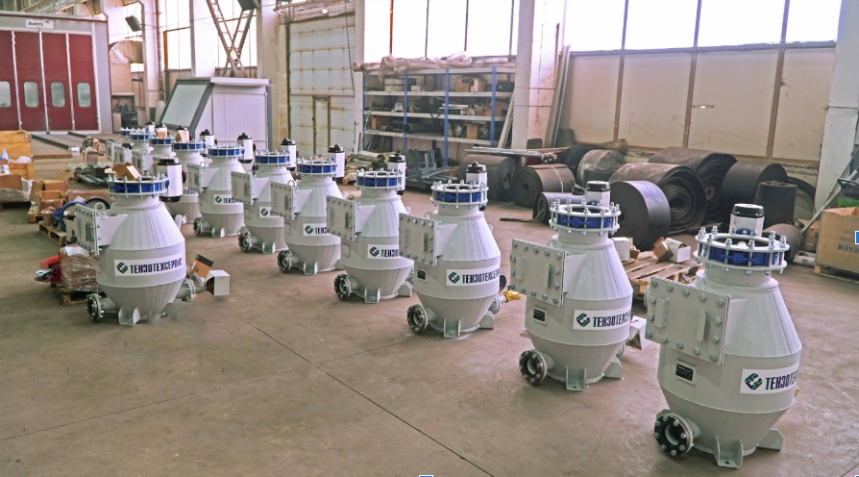

Пневмокамерный насос (ПКН) — это компактная станция пневмотранспорта. Он порциями «стреляет» сжатым воздухом, продвигая цемент, золу, фосфорную муку и другие мелкодисперсные материалы на десятки метров по трубе. В отличие от шнека тут нет движущихся механических частей внутри изделия, поэтому износ конструкции получается минимальный.
Важно: полностью исключить пыление при использовании ПКН невозможно — при загрузке и продувке часть мелкодисперсной фракции всё‑таки уходит в атмосферу, поэтому силос должен быть оснащён аспирационным фильтром.
Техпроцесс транспортировки сыпучих материалов с помощью ПКН
⚙️Все технические показатели (производительность, расход воздуха) даны для портландцемента плотностью 1,4 т/м³; при работе со шлаком, золой или известью они отличаются.
-
Загрузка: материал через воронку падает в камеру.
-
Закрытие затвора: вручную или цилиндром.
-
Подача воздуха: от 4 до6 бар обеспечивает надёжный выстрел; при давлении ниже 4 бар эффективность падает, и лучше применять специализированные низконапорные ПКН.
-
Выстрел в линию и продувка.
-
Открытие затвора — цикл повторяется.
Сравнение популярных моделей ПКН с внутренним клапаном и без него.
Базовый Т40 и Т40‑П: главное их различие — внутренний клапан
|
Критерий |
Т40 (базовый) |
Т40‑П (внутренний клапан + цилиндр) |
|
Запирающее устройство |
Камера напрямую соединена с разгрузочным патрубком; для обслуживания есть дисковый затвор DN 300 (ручной, опция — пневмопривод) |
Встроенный клапан (пневмоцилиндр) перекрывает входную горловину; на разгрузке штатно установлена труба Ø 159 мм. Цилиндр и датчик положения входят в комплект |
|
Расход воздуха на 1 т материала |
+10–15 % (часть воздуха уходит в линию ещё при заполнении) |
До 15 % экономии воздуха, потому что камера полностью закрывается на время загрузки ) |
|
Цикл (порций/мин) |
4–6 |
До 8 — благодаря уплотнению камеры и более быстрому нагнетанию |
|
Автоматизация |
Шкаф управления + соленоиды (базовая комплектация) |
Тот же шкаф + встроенный внутренний клапан; полностью совместим с АСУ |
|
Стоимость |
базовая |
+6–8 % к базовой цене, окупается за счёт экономии сжатого воздуха |
Оба исполнения подключаются к автоматике через единый шкаф. Разница — именно в наличии внутреннего клапана, который сокращает цикл и снижает расход воздуха.
Что входит в поставку
-
ПКН в сборе с воронкой и воздухораспределителем.
-
Шкаф управления (даже у базовой версии; у П-версии уже разведён магнитный клапан).
-
Разгонный участок длиной 4 м.
-
Паспорт, инструкция, первичный акт проверки
Где применяют
-
Цементные заводы — загрузка силосов и циклонов.
-
ТЭЦ — подача угольной пыли.
-
SME‑линии — транспорт сухих смесей к фасовочным машинам.
- Минудобрения — пневмотранспорт фосфатной муки.
Как подобрать модель
-
Сверьте требуемый поток: 10, 20, 40 или 60 т/ч.
-
Убедитесь, что компрессор выдаёт 4–6 бар.
-
Выберите тип привода: ручной — когда цикл редкий и есть оператор; пневмо — для автоматизированного цикла.
- Проверьте длину трассы и высоту подъёма — возможно, понадобится бустер.
